WCP-C2M CVGaudio настенный зональный контроллер для матрицы PMM-380 с встроенным линейным и микрофонным входами

Настенный зональный контроллер CVGaudio WCP-C2M предназначен для удаленного управления отдельным каналом аудио-матрицы CVGaudio PMM-380, а также добавлением зональных линейного (2RCA) и микрофонного (XLR) входов.

Позволяет находясь непосредственно в зоне управлять уровнем громкости звукового сигнала и выбором входа аудио-матрицы сигнал с которого будет направлен в данную зону, а также выбрать подключение источника линейного сигнала и микрофона непосредственно в контроллер. Громкость внешних линейного и микрофонного входов настраивается индивидуально соответствующими регуляторами на лицевой панели контроллера. Всего аудио-матрица CVGaudio PMM-380 имеет восемь зон и соответственно возможно подключение до восьми внешних контроллеров управления.

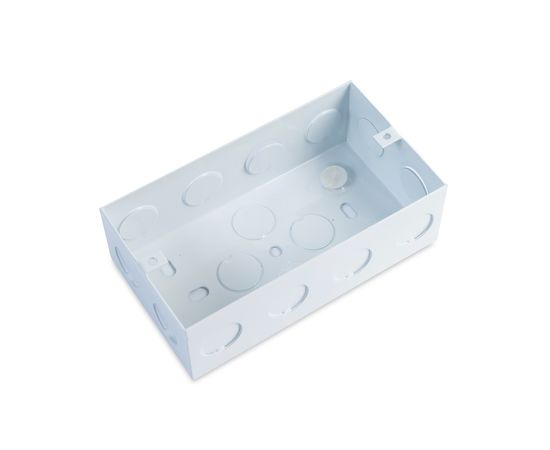

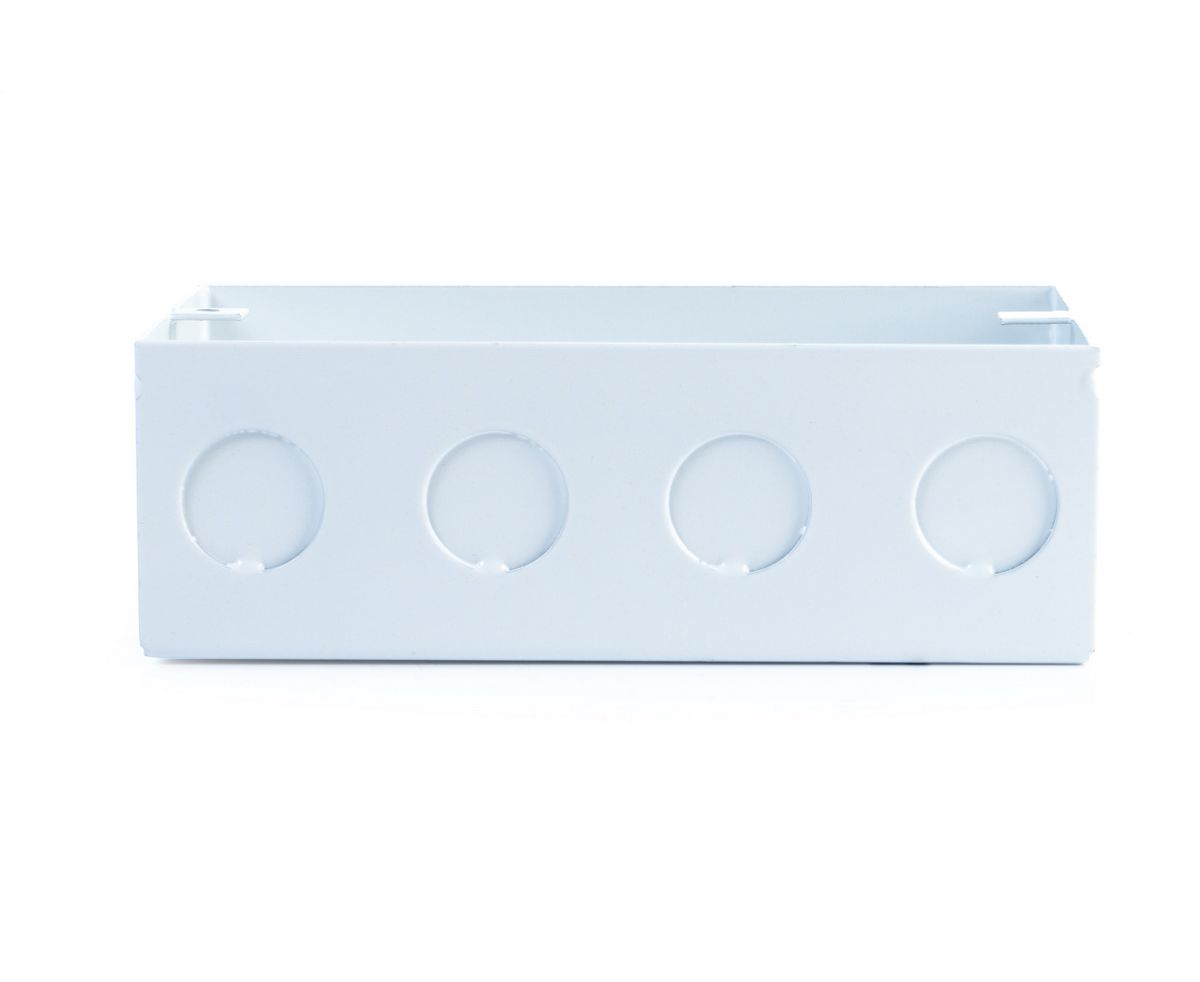

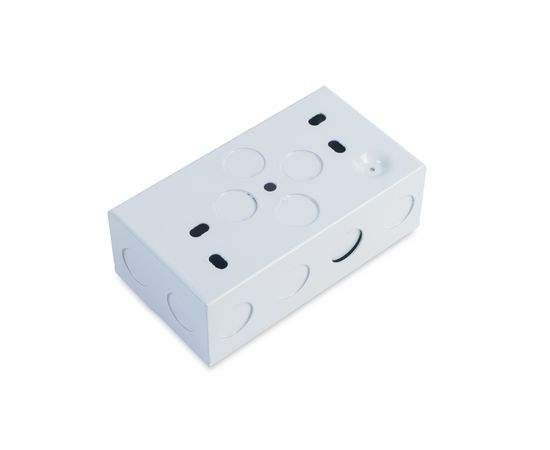

В каталоге CVGaudio четыре вида настенных контроллеров, которые помимо внешнего вида, также отличаются и наличием дополнительных микрофонных и линейных входов непосредственно на лицевой панели контроллера. Единовременно с матрицей могут использоваться любые типы контроллеров CVGaudio. Как правило контроллер устанавливается непосредственно в зоне, которой он управляет – это максимально удобно для управления и контроля. Обычно, для удобства управления, контроллер встраивается в стену или врезается в мебель (ресепшн, барная стойка и так далее). В комплекте поставки имеется металлическая монтажная коробка для установки контроллера в стену и крепежные винты.

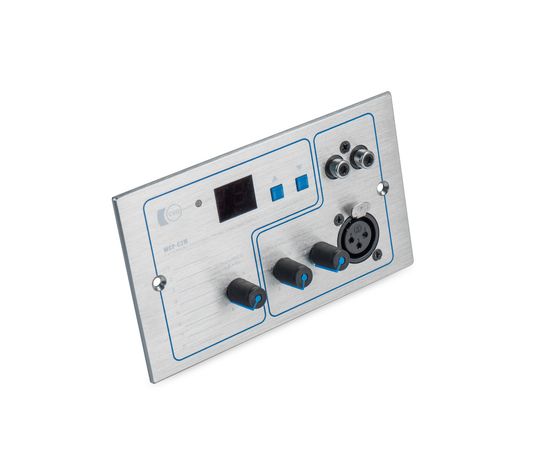

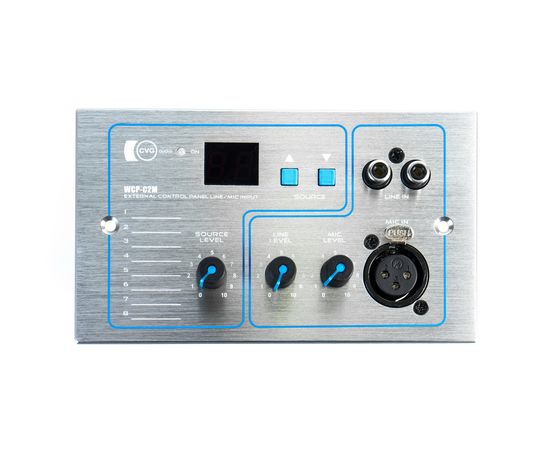

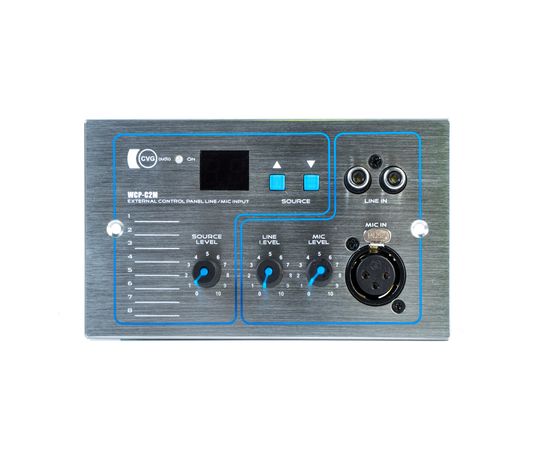

Лицевая панель CVGaudio WCP-C2M выполнена из полированного алюминия. Управление переключением входов матрицы производится с помощью кнопок SOURCE. Этой же кнопкой производится активация внешнего линейного и микрофонного входа в контроллер. Номер выбранного входа матрицы высвечивается на небольшом цифровом дисплее рядом с кнопками выбора входа SOURCE. Для выбора line/mic входов, встроенных в контроллер, необходимо выбрать режим L. Управление громкостью источников сигнала подключенных к матрице осуществляется с помощью вращающегося регулятора VOLUME. Внешний линейный и микрофонный входа встроенные в контроллер имею индивидуальную настройку громкости с помощью регуляторов Line input level и Mic input level соответственно.

На лицевой панели CVGaudio WCP-C2M предусмотрено место, где Вы сможете написать маркером, или приклеить стикер с памяткой по выбираемым с помощью кнопок SOURCE источникам сигнала, подключенным к матрице. Контроллер CVGaudio WCP-C2M подключается к матрице по витой паре CAT5E / CAT6 (для удаления более 70 метров). Используется стандартная параллельная распиновка.

При удалении контроллера до 50 метров от матрицы не требуется дополнительного электропитания, оно передается от матрицы по витой паре. При большем удалении рекомендуем предусмотреть дополнительное питание со стороны контроллера (БП – DC 24V/1A). Наличие питания на контроллере сигнализируется синим светодиодом ON.

Настенный контроллер работает только с аудио-матрицей CVGaudio WCP-C2M. Для активации возможности удаленного управления с помощью контроллера необходимо активировать эту возможность – кнопка REMOTE WALL CONTROL для данной зоны должна быть нажата. Это переводит данную зону в режим внешнего управления.

Общие сведения и характеристики:

• Удаленное управление одной зоной матрицы CVGaudio PMM-380

• Выбор входа, направляемого в зону, управление громкостью зоны

• Максимальное удаление 100m (после 50m требуется дополнительное питание со стороны контроллера)

• Линейный вход (2RCA), микрофонный (XLR) входа с индивидуальной настройкой громкости

• Подключение по CAT5e/CAT6

• Настенная установка, монтажный короб в комплекте

• Алюминиевая лицевая панель


Область применения:

• Гостиницы, дома отдыха, пансионаты

• Офисные знания, бизнес центры

• Рестораны и банкетные залы

• Фитнес-клубы и другие спортивные сооружения

• Вокзалы, аэропорты

• Крупные магазины и торговые комплексы
