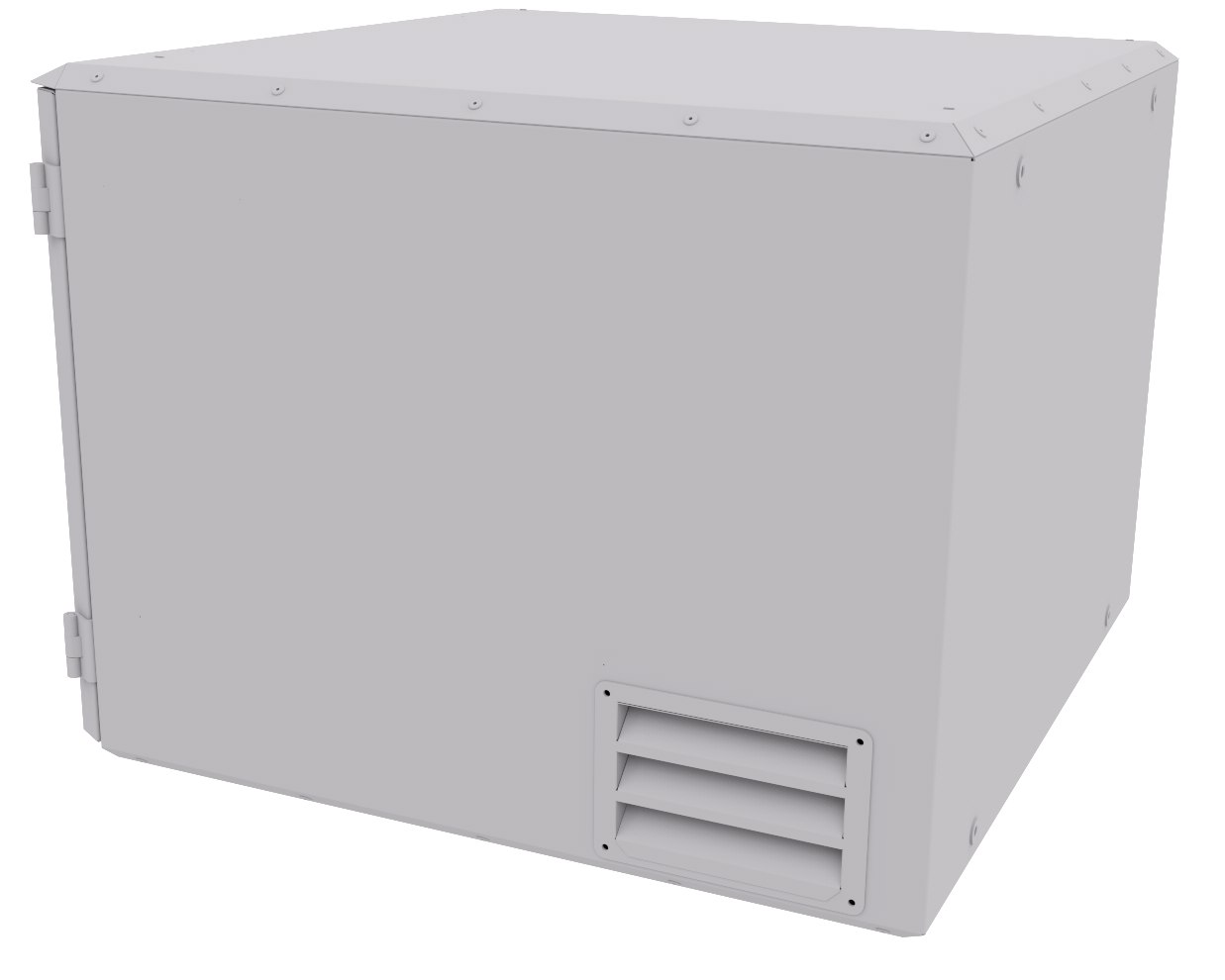

Термошкаф 19” 9U (ТШ.3А.9U-66МК05) — это готовое инженерное решение для защиты и размещения сетевого, телекоммуникационного и промышленного оборудования в условиях агрессивной внешней среды. Цельнометаллический корпус с многослойной теплоизоляцией и встроенной автоматической системой климат-контроля гарантирует стабильную работу активных устройств при температурах от -50°С до +50°С. Шкаф самостоятельно регулирует микроклимат: зимой включает обогрев для предотвращения конденсата и промерзания электроники, а летом активирует принудительную вентиляцию для отвода избыточного тепла.
Конструкция полностью подготовлена к монтажу «под ключ»: предустановлены автоматы защиты, DIN-розетка, шина заземления и датчики контроля. Степень защиты IP55 надежно экранирует оборудование от пыли и направленных струй воды, а допустимая нагрузка до 150 кг позволяет размещать тяжелые серверные блоки, источники бесперебойного питания и коммутационные панели. Универсальные крепежные комплекты дают возможность быстро установить шкаф на стену, опору или цоколь, что делает его оптимальным выбором для уличных узлов связи, систем видеонаблюдения, СКУД и коммерческих инженерных сетей.
Краткие общие сведения
- Назначение: защита и монтаж 19-дюймового оборудования на открытом воздухе и в неотапливаемых помещениях.
- Габариты корпуса: 600 × 470 × 600 мм (ширина × высота × глубина).
- Рабочая глубина установки оборудования: 550 мм.
- Степень защиты: IP55 (полная защита от пыли и водяных струй с любого направления).
- Диапазон рабочих температур окружающей среды: от -50°С до +50°С.
- Максимальная допустимая нагрузка на несущие профили: 150 кг.
- Цвет покрытия: светло-серый RAL 7035.
- Гарантия и срок службы: 12 месяцев гарантии, расчетный срок эксплуатации — не менее 10 лет.
Преимущества данной модели
- Встроенный климат-контроль «под ключ»: автоматическое переключение между режимами обогрева и вентиляции исключает ручную настройку и предотвращает перегрев или обледенение компонентов.
- Эффективная теплоизоляция: 10-мм вспененный фольгированный изолон минимизирует теплообмен с внешней средой и подавляет образование конденсата внутри корпуса.
- Готовая электрическая обвязка: термостаты, вводной автомат, силовая розетка и заземление уже смонтированы на DIN-рейке, что сокращает время монтажа на 40–50% и снижает риск ошибок подключения.
- Универсальность монтажа: штатные отверстия и опциональные комплекты позволяют надежно закрепить шкаф на стене, столбе (диаметр опоры 120–500 мм) или цоколе.
- Простота обслуживания: съемная панель кабельных вводов, моющиеся пылевые фильтры класса G4 и доступные узлы смазки упрощают регламентные работы.
Рекомендации по применению
- Сферы использования: оптимально подходит для размещения уличных маршрутизаторов, PoE-коммутаторов, контроллеров СКУД, блоков питания систем видеонаблюдения, промышленных серверов и сетевого оборудования провайдеров.
- Монтаж: при установке на открытом воздухе рекомендуется располагать шкаф в местах, защищенных от прямого попадания осадков и длительного солнечного излучения, чтобы снизить тепловую нагрузку на систему вентиляции.
- Распределение нагрузки: оборудование необходимо размещать равномерно по высоте шкафа. Неравномерная нагрузка может привести к деформации геометрии корпуса и нарушению герметичности уплотнителей.
- Техническое обслуживание: дважды в год очищать стык двери и корпуса от наледи и пыли, а также промывать или заменять фильтры вентиляции. Смазку шарниров двери проводить не реже одного раза в год (ЦИАТИМ-201 или аналог). Для очистки корпуса использовать бытовые очистители без кислот и этиленгликоля.
Комплектация
- Корпус шкафа с интегрированным козырьком и дверью (внутренний карман для документации).

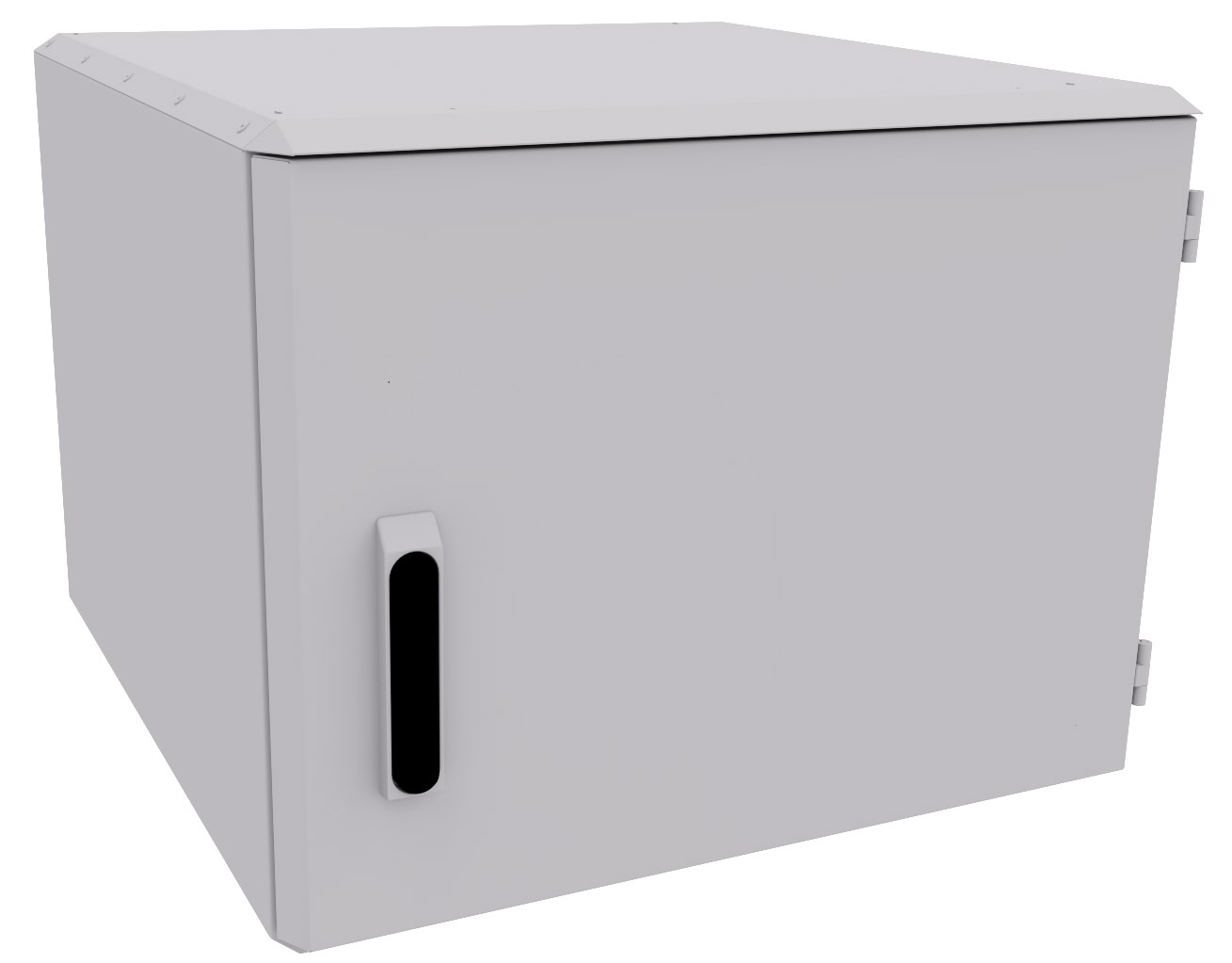

- Поворотная ручка с одноточечным замком.
- Четыре 19-дюймовых монтажных профиля.
- Система климат-контроля в сборе: обогреватель 150 Вт, вентилятор 109 м³/ч, термостаты нагрева (НЗ) и вентиляции (НО).

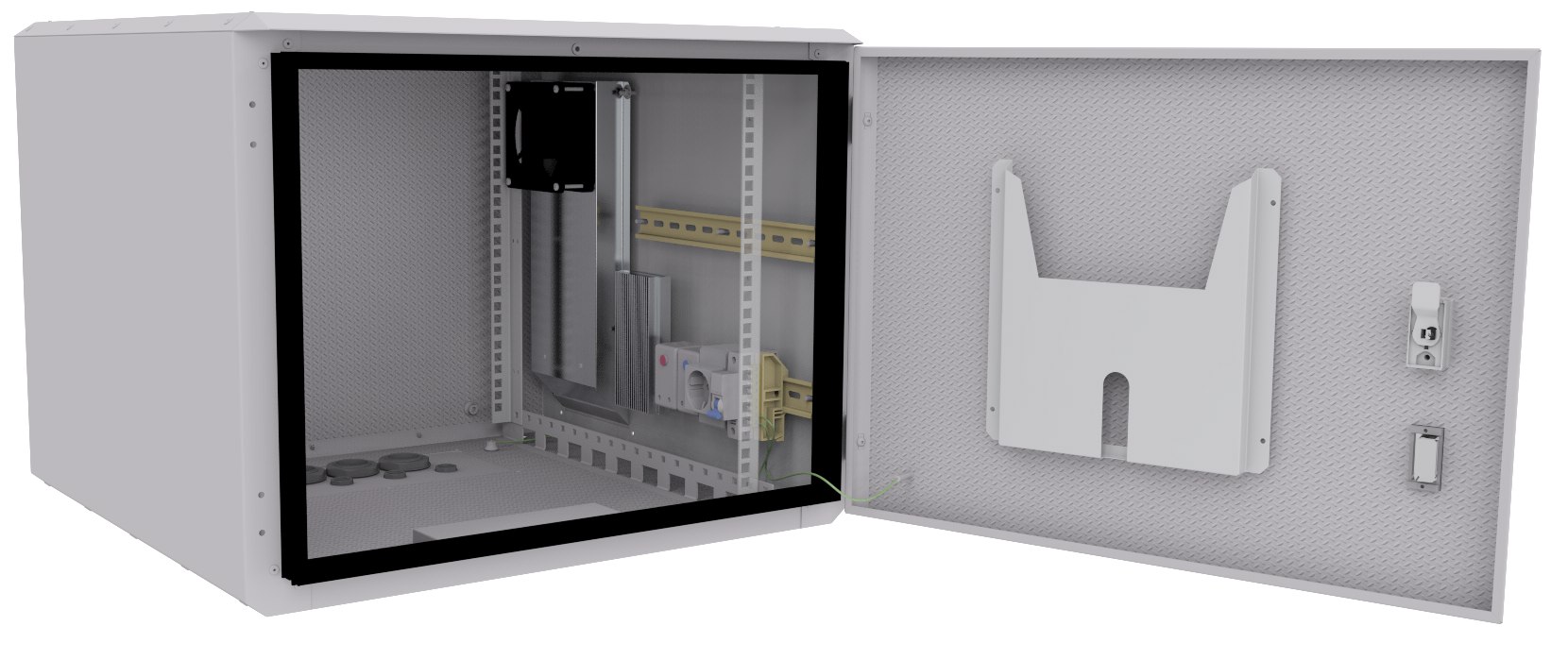

- Электрическая обвязка на DIN-рейке: автоматический выключатель 1P 6А (4,5 кА), розетка 16А с заземлением, нулевая клемма, шина заземления (8 гнезд).
- Наружный болт заземления.
- Датчик концевого открывания двери.

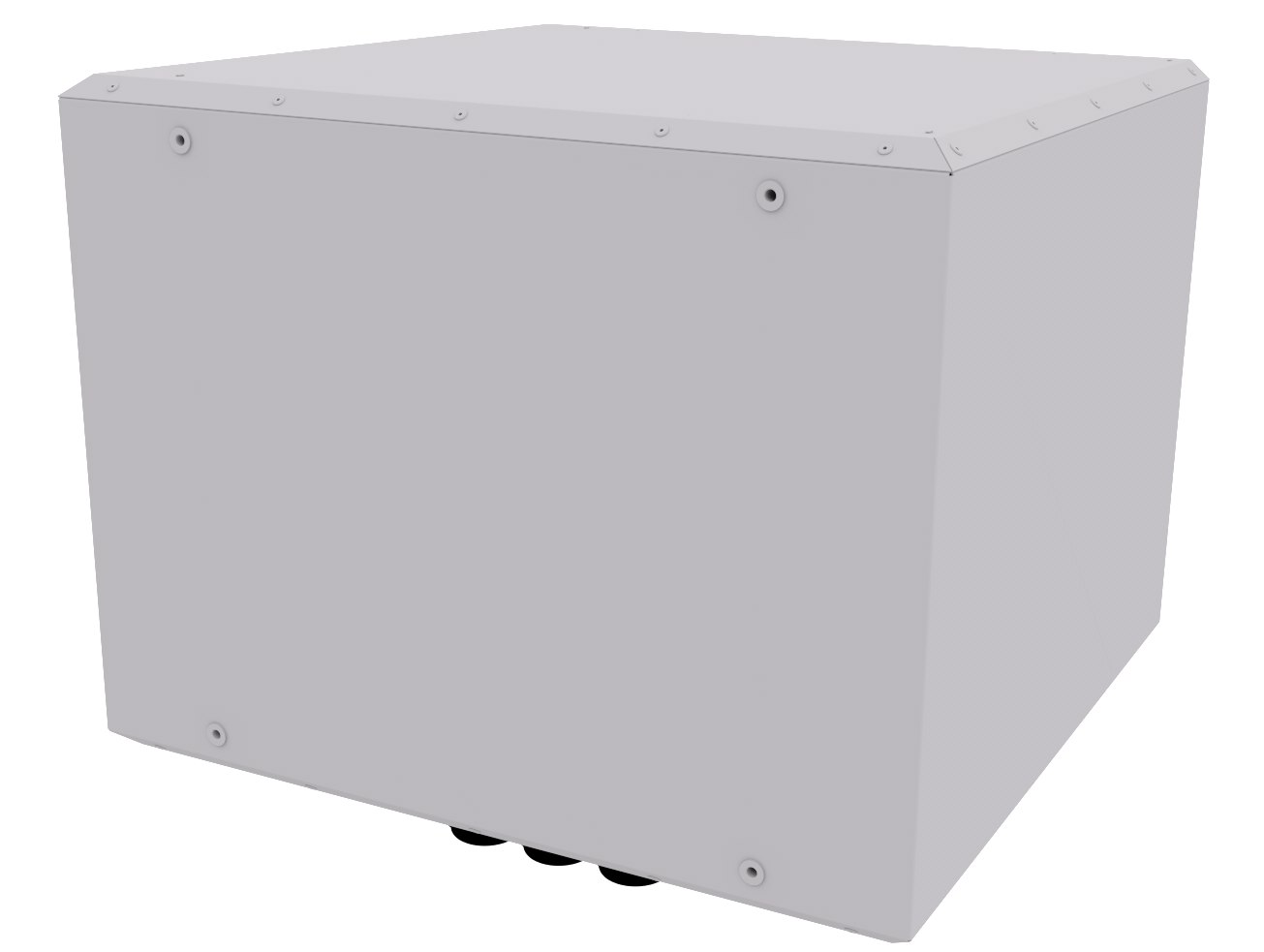

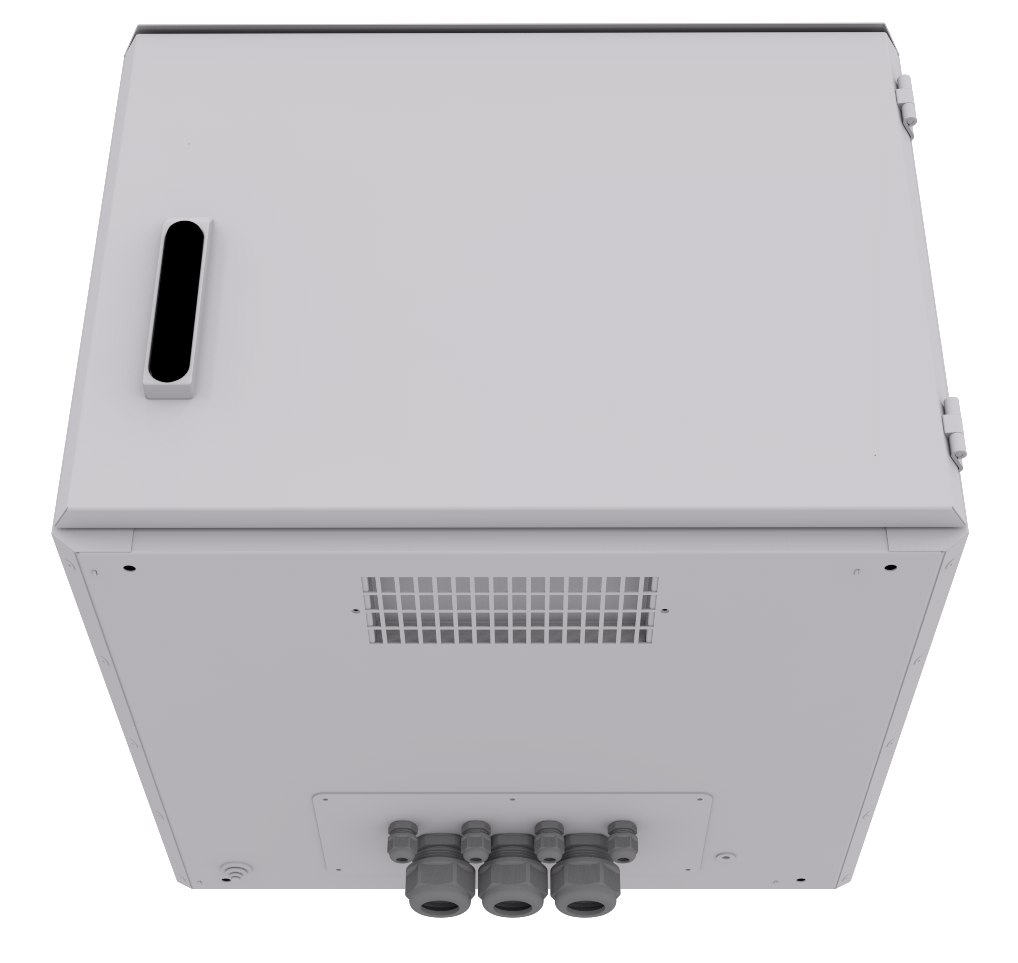

- Панель кабельных вводов (съемная): 4 шт. MG-16 (для кабеля 6–10 мм), 3 шт. MG-40 (для кабеля 20–29 мм).
- Комплект крепления на стену
- Опционально (по запросу): комплект крепления на столб с лентой обвязки.
Основные характеристики
|
Раздел
|
Характеристика
|
Значение
|
|---|---|---|
|
Габариты и масса
|
Внешние размеры (Ш × В × Г)
|
600 × 470 × 600 мм
|
|
|
Рабочая глубина установки (DW)
|
550 мм
|
|
|
Масса шкафа (ориентировочная)
|
22 кг
|
|
|
Объем упаковки
|
0,17 м³
|
|
Конструкция и защита
|
Материал корпуса
|
Сталь 1 мм, порошковое полиэфирное покрытие
|
|
|
Утеплитель
|
Вспененный фольгированный изолон, толщина 10 мм
|
|
|
Степень защиты по ГОСТ 14254-96
|
IP55
|
|
|
Запорный механизм
|
Одноточечный, поворотная ручка с интегрированным козырьком
|
|
|
Цвет
|
RAL 7035 (светло-серый)
|
|
Климатическая система
|
Обогреватель
|
150 Вт
|
|
|
Вентилятор
|
120×120×25 мм, 220В, 19 Вт, производительность 109 м³/ч
|
|
|
Воздушный фильтр
|
Класс G4
|
|
|
Термостат нагрева
|
Нормально закрытый (НЗ), диапазон 0…60°С
|
|
|
Термостат вентиляции
|
Нормально открытый (НО), диапазон 0…60°С
|
|
|
Гистерезис системы
|
7К
|
|
Электрооборудование
|
Вводной автоматический выключатель
|
1P, 6А, 4,5 кА, характеристика С
|
|
|
Силовая розетка
|
16А с заземлением, монтаж на DIN-рейку
|
|
|
Заземление
|
Шина на DIN-рейку (8 гнезд) + наружный болт
|
|
|
Датчики безопасности
|
Концевой выключатель открывания двери
|
|
Условия эксплуатации
|
Температура окружающей среды
|
от -50°С до +50°С
|
|
|
Относительная влажность
|
До 100% при +25°С
|
|
|
Температура внутри шкафа
|
От +10°С до температуры наружной среды
|
|
|
Максимальная масса оборудования
|
150 кг
|
|
|
Гарантийный срок / Срок службы
|
12 месяцев / не менее 10 лет
|
