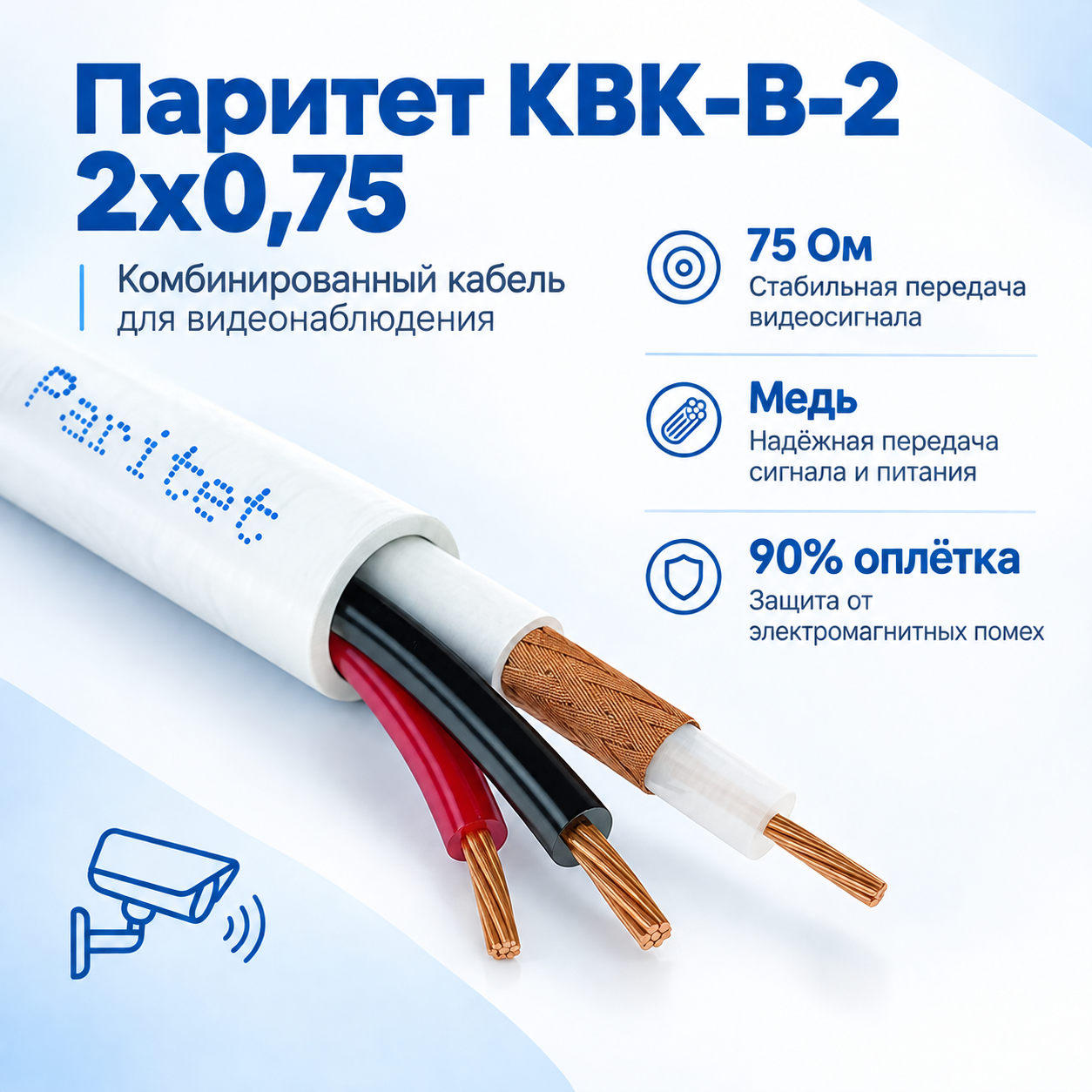

КВК-В-2 2х0,75 от завода «Паритет» — это комбинированный кабель, специально разработанный для построения систем аналогового видеонаблюдения. Изделие объединяет в себе радиочастотный коаксиальный элемент для передачи видеосигнала и две жилы питания, что позволяет прокладывать единую линию связи от регистратора до камеры. Данная модель станет оптимальным выбором для монтажников и проектировщиков систем безопасности, которым необходимо надежное и удобное решение для внутренней прокладки в зданиях и сооружениях.
Ключевой особенностью кабеля является использование многопроволочного радиочастотного элемента РК 75-2-13М с волновым сопротивлением 75 Ом. Внутренний проводник выполнен из меди (7х0,12 мм), а в качестве экрана применяется оплетка из медных проволок с высокой плотностью 90%, что обеспечивает отличную защиту от электромагнитных помех. Две гибкие медные жилы питания сечением 0,75 мм² гарантируют стабильную подачу электроэнергии на оконечные устройства без существенных потерь напряжения.
В линейке комбинированных кабелей «Паритет» модель КВК-В-2 2х0,75 позиционируется как базовое и проверенное решение для классических систем CCTV. В отличие от кабелей с омедненной сталью, использование чистой меди в центральном проводнике и экране минимизирует затухание сигнала на больших дистанциях. Оболочка из ПВХ-пластиката белого цвета обеспечивает гибкость, удобство разделки и эстетичный вид при монтаже внутри помещений.
Краткие общие сведения
- Тип: Комбинированный кабель (коаксиал + питание).
- Назначение: Системы аналогового видеонаблюдения (CCTV).
- Радиочастотный элемент: РК 75-2-13М (75 Ом).
- Жилы питания: 2 x 0,75 мм² (медь, гибкие).
- Экран: Медная оплетка, плотность 90%.
- Материал оболочки: ПВХ (белый).
- Условия прокладки: Внутренняя.
- Длина в упаковке: 200 м.
Особые преимущества товара
Технические преимущества
- Медный многопроволочный центральный проводник (7х0,12 мм) обеспечивает низкое затухание видеосигнала по сравнению с биметаллическими аналогами.
- Плотность медной оплетки 90% создает надежный барьер от внешних электромагнитных наводок, сохраняя чистоту изображения.
- Сечение жил питания 0,75 мм² позволяет передавать достаточную мощность для стабильной работы камер и ИК-подсветки на стандартных дистанциях.
Пользовательские преимущества
- Комбинированная конструкция «видео + питание» в одной оболочке сокращает время на прокладку трасс и уменьшает количество используемых кабельных каналов.
- Гибкие жилы питания и многопроволочный центральный проводник облегчают разделку кабеля и подключение к клеммным колодкам.
- Белый цвет оболочки делает кабель менее заметным при открытой прокладке внутри светлых помещений.
Назначение товара
Основное назначение Передача аналогового видеосигнала и подача питающего напряжения от источника питания к камерам видеонаблюдения в составе систем CCTV.
Дополнительные сценарии применения
- Подключение других слаботочных устройств, требующих одновременной передачи высокочастотного сигнала и постоянного напряжения.
- Использование в системах охранной сигнализации и контроля доступа, где требуется экранированная линия связи.
Рекомендации по применению
- Монтаж: Кабель предназначен исключительно для внутренней прокладки. Избегайте воздействия прямых солнечных лучей и атмосферных осадков.
- Температурный режим: Рекомендуемая температура монтажа не ниже -15 °C (без предварительного подогрева).
- Радиус изгиба: При прокладке соблюдайте минимальный радиус изгиба, кабель выдерживает не менее 10 изгибов на угол ±90° при соблюдении нормативных радиусов.
- Разделка: Используйте специализированный инструмент для зачистки комбинированного кабеля, чтобы не повредить тонкие проволоки экрана и изоляцию коаксиальной пары.
- Заземление: Для эффективной работы экрана подключайте его к общему контуру заземления системы (обычно со стороны регистратора).
Комплектация
- Бухта комбинированного кабеля КВК-В-2 2х0,75 длиной 200 м.
- Заводская упаковка с маркировкой.
Основные характеристики
|
Раздел
|
Характеристика
|
Значение
|
|---|---|---|
|
Основные параметры
|
Бренд
|
Паритет
|
|
|
Модель
|
КВК-В-2 2х0,75
|
|
|
Артикул
|
100136
|
|
|
Тип товара
|
Комбинированный кабель для видеонаблюдения
|
|
Радиочастотный элемент
|
Марка коаксиального кабеля
|
РК 75-2-13М
|
|
|
Волновое сопротивление
|
75 Ом
|
|
|
Внутренний проводник
|
Медь, многопроволочный (7 х 0,12 мм)
|
|
|
Диаметр изоляции
|
2,2 мм
|
|
|
Экран
|
Оплетка из медных проволок
|
|
|
Плотность оплетки
|
90%
|
|
Жилы питания
|
Количество жил
|
2
|
|
|
Сечение жилы
|
0,75 мм²
|
|
|
Материал жилы
|
Медь, гибкая
|
|
|
Электрическое сопротивление жилы (при 20 °C)
|
Не более 25,5 Ом/км
|
|
Общие параметры
|
Материал оболочки
|
Поливинилхлорид (ПВХ)
|
|
|
Цвет оболочки
|
Белый
|
|
|
Наружный диаметр кабеля
|
7,2 мм
|
|
|
Масса 1 км кабеля
|
~60 кг
|
|
Условия эксплуатации
|
Применение
|
Внутренняя прокладка
|
|
|
Устойчивость к изгибам
|
Не менее 10 циклов при ±90°
|
|
Физические параметры
|
Длина в упаковке
|
200 м
|
|
|
Масса бухты
|
~11,85 кг
|
|
Дополнительно
|
Гарантия
|
12 месяцев (стандартная гарантия для оборудования в РФ)
|
