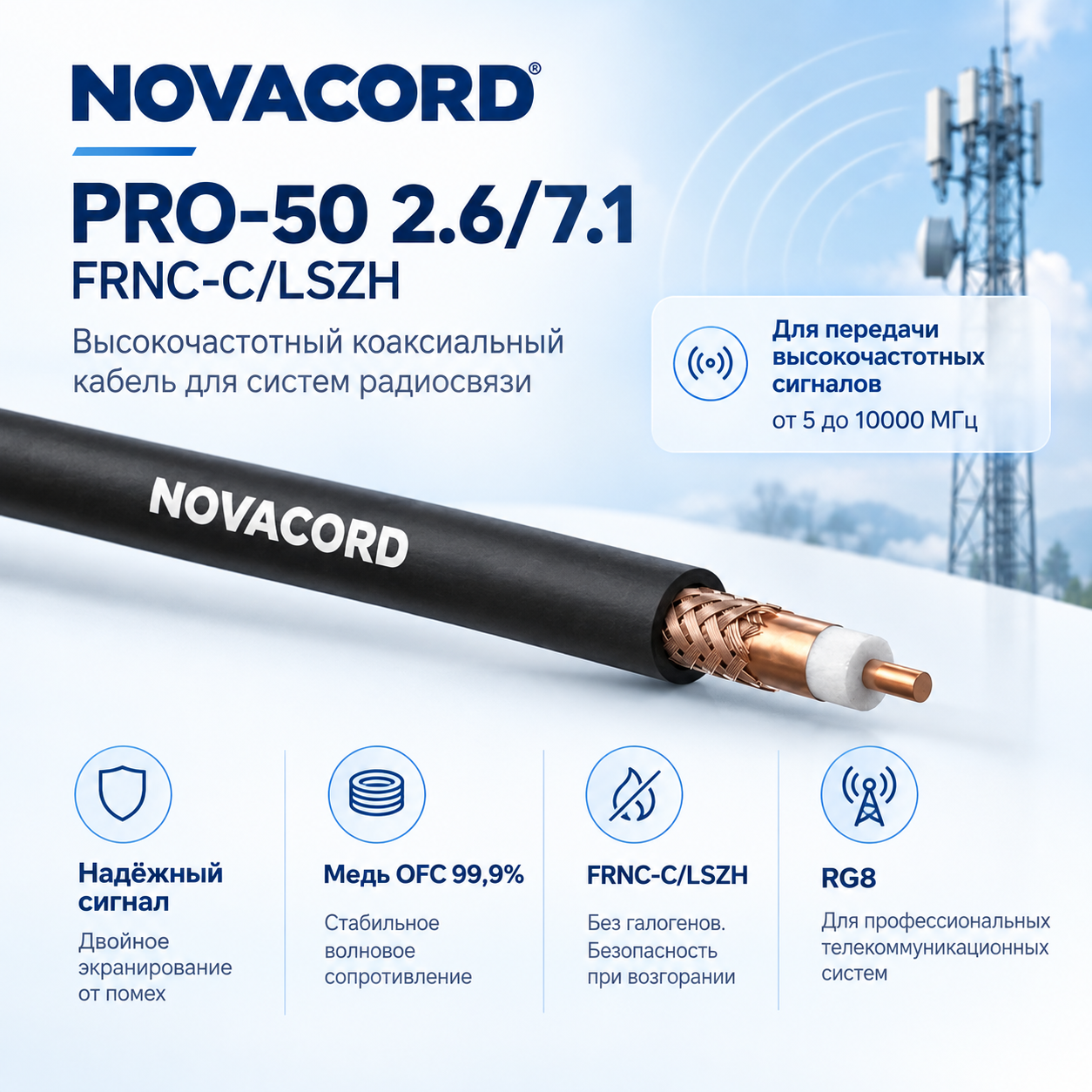

NOVACORD PRO-50 2.6/7.1 FRNC-C/LSZH — это высокочастотный коаксиальный кабель стандарта RG8, разработанный для построения малопотеряющих радиочастотных и широкополосных сетей связи. Изделие относится к профессиональному телекоммуникационному оборудованию и решает задачу передачи высокочастотных сигналов (от 5 до 10000 МГц) с минимальным затуханием и максимальной защитой от внешних электромагнитных помех. Данная модель станет оптимальным выбором для системных интеграторов, проектировщиков сетей связи и технических директоров объектов, где критически важны как целостность сигнала, так и строгие нормы пожарной безопасности.
Ключевой особенностью кабеля является его многослойная конструкция, обеспечивающая высокую надежность. Центральный проводник выполнен из цельной бескислородной меди (OFC 99,9%), что гарантирует стабильное волновое сопротивление и низкие потери. Двойное экранирование, состоящее из 100% медной фольги и 50% луженой медной оплетки, создает непреодолимый барьер для радиочастотных интерференций. Внешняя оболочка из материала FRNC-C/LSZH не содержит галогенов, что исключает выделение токсичных веществ и едкого дыма в случае возгорания.
В линейке коаксиальных кабелей NOVACORD модель PRO-50 2.6/7.1 FRNC-C/LSZH позиционируется как решение для ответственных инсталляций в коммерческой и общественной инфраструктуре. В отличие от стандартных кабелей с ПВХ-изоляцией, безгалогенное исполнение позволяет безопасно применять этот кабель в дата-центрах, телекоммуникационных шкафах, торговых центрах и офисных зданиях, полностью соответствуя европейским стандартам пожарной безопасности (EN 50290-2-20 и IEC 60332-3-24).
Краткие общие сведения
- Тип: Высокочастотный коаксиальный кабель (стандарт RG8).
- Волновое сопротивление: 50 Ом ± 1.
- Материал проводника: Цельная бескислородная медь (OFC 99,9%), 1/2,6 мм.
- Экранирование: Двойное (медная фольга 100% + луженая медная оплетка 50%).
- Материал оболочки: FRNC-C/LSZH (безгалогенный, низкое дымовыделение).
- Рабочий частотный диапазон: 5 – 10000 МГц.
- Класс пожарной безопасности: IEC 60332-3-24, нулевое содержание галогенов.
- Форма поставки: Барабан 1000 м.
Особые преимущества товара
Технические преимущества
- Двойной экран (100% фольга + 50% оплетка) обеспечивает высокую степень защиты от внешних электромагнитных и радиочастотных помех, сохраняя чистоту передаваемого сигнала.
- Цельный проводник из меди OFC 99,9% минимизирует активное сопротивление и затухание сигнала, особенно на верхних границах рабочего частотного диапазона.
- Изоляция из вспененного полиэтилена (Foam PE) снижает диэлектрические потери, оптимизируя электрические параметры кабеля.
Пользовательские преимущества
- Безгалогенная оболочка гарантирует безопасность людей при пожаре, позволяя использовать кабель в общественных зданиях без нарушения строгих норм пожарной безопасности.
- Высокая механическая прочность (допустимое усилие натяжения до 700 Н) упрощает протяжку кабеля по сложным трассам и в кабельных каналах без риска повреждения внутренней структуры.
- Стандартная длина на барабане (1000 м) удобна для масштабных инсталляций, сокращая количество соединений и потенциальных точек отказа в линии.
Назначение товара
Основное назначение Передача высокочастотных радиосигналов и широкополосных данных в кабельных сетях связи с минимальными потерями. Оптимален для магистральных и распределительных линий, требующих стабильного волнового сопротивления 50 Ом.
Дополнительные сценарии применения
- Инсталляции в дата-центрах, серверных и телекоммуникационных шкафах, где нормативные требования предписывают использование кабелей с нулевым содержанием галогенов (LSZH/FRNC).
- Подключение базовых станций, антенных систем и профессионального радиочастотного оборудования.
Рекомендации по применению
- Монтаж: При прокладке строго соблюдайте минимальный радиус изгиба: 100 мм (или 10 внешних диаметров). Превышение этого значения может привести к деформации изоляции, нарушению волнового сопротивления и потере экранирующих свойств.
- Механические нагрузки: Максимальное усилие натяжения при протяжке не должно превышать 700 Н. Используйте специализированные кабельные чулки или тяговые приспособления для распределения нагрузки.
- Терминация: Для сохранения характеристик 50 Ом используйте разъемы (типа N, UHF или аналогичные), специально предназначенные для кабелей стандарта RG8 (2.6/7.1 мм), и применяйте профессиональный инструмент для зачистки и обжима.
- Условия эксплуатации: Кабель рассчитан на работу в температурном диапазоне от -30 °C до +70 °C. Избегайте прямого длительного воздействия агрессивных химических сред, не предусмотренных спецификацией оболочки.
Основные характеристики
|
Раздел
|
Характеристика
|
Значение
|
|---|---|---|
|
Основные параметры
|
Бренд
|
NOVACORD
|
|
|
Модель
|
PRO-50 2.6/7.1 FRNC-C/LSZH
|
|
|
Тип товара
|
Высокочастотный коаксиальный кабель
|
|
|
Стандарт
|
RG8, EN 50290-2-20
|
|
Конструкция
|
Тип проводника
|
Цельный (Solid)
|
|
|
Материал проводника
|
Бескислородная медь (OFC) 99,9%
|
|
|
Диаметр проводника
|
2,6 ± 0,02 мм (1/2.6 мм)
|
|
|
Материал изоляции
|
Вспененный полиэтилен (Foam PE)
|
|
|
Диаметр изоляции
|
7,1 ± 0,1 мм
|
|
|
Экран №1
|
Медная фольга, покрытие 100%
|
|
|
Экран №2
|
Луженая медная оплетка (Bare Copper), покрытие 50%
|
|
|
Материал оболочки
|
FRNC-C/LSZH (безгалогенный)
|
|
|
Цвет оболочки
|
Черный (RAL 9005)
|
|
|
Внешний диаметр кабеля
|
10,3 ± 0,2 мм
|
|
Электрические параметры (при 20 °C)
|
Волновое сопротивление
|
50 Ом ± 1
|
|
|
Постоянное сопротивление проводника
|
≤ 3,5 Ом/км
|
|
|
Постоянное сопротивление экрана
|
≤ 12 Ом/км
|
|
|
Емкость
|
80 пФ/м
|
|
|
Испытательное напряжение
|
1000 В
|
|
|
Затухание (дБ/100 м)
|
5 МГц: 0,8; 50 МГц: 2,8; 100 МГц: 4,0; 200 МГц: 5,7; 400 МГц: 8,4; 600 МГц: 10,5; 800 МГц: 12,3; 1000 МГц: 14,0; 1350 МГц: 16,7; 1750 МГц: 19,5; 2150 МГц: 22,1; 2400 МГц: 23,6; 5000 МГц: 37,4; 10000 МГц: 59,3
|
|
Механические свойства
|
Минимальный радиус изгиба
|
100 мм (10 × внешний диаметр)
|
|
|
Максимальное усилие натяжения
|
700 Н
|
|
|
Рабочий температурный диапазон
|
от -30 °C до +70 °C
|
|
Стандарты и безопасность
|
Огнестойкость
|
IEC 60332-3-24
|
|
|
Содержание галогенов
|
Нулевое
|
|
Упаковка и логистика
|

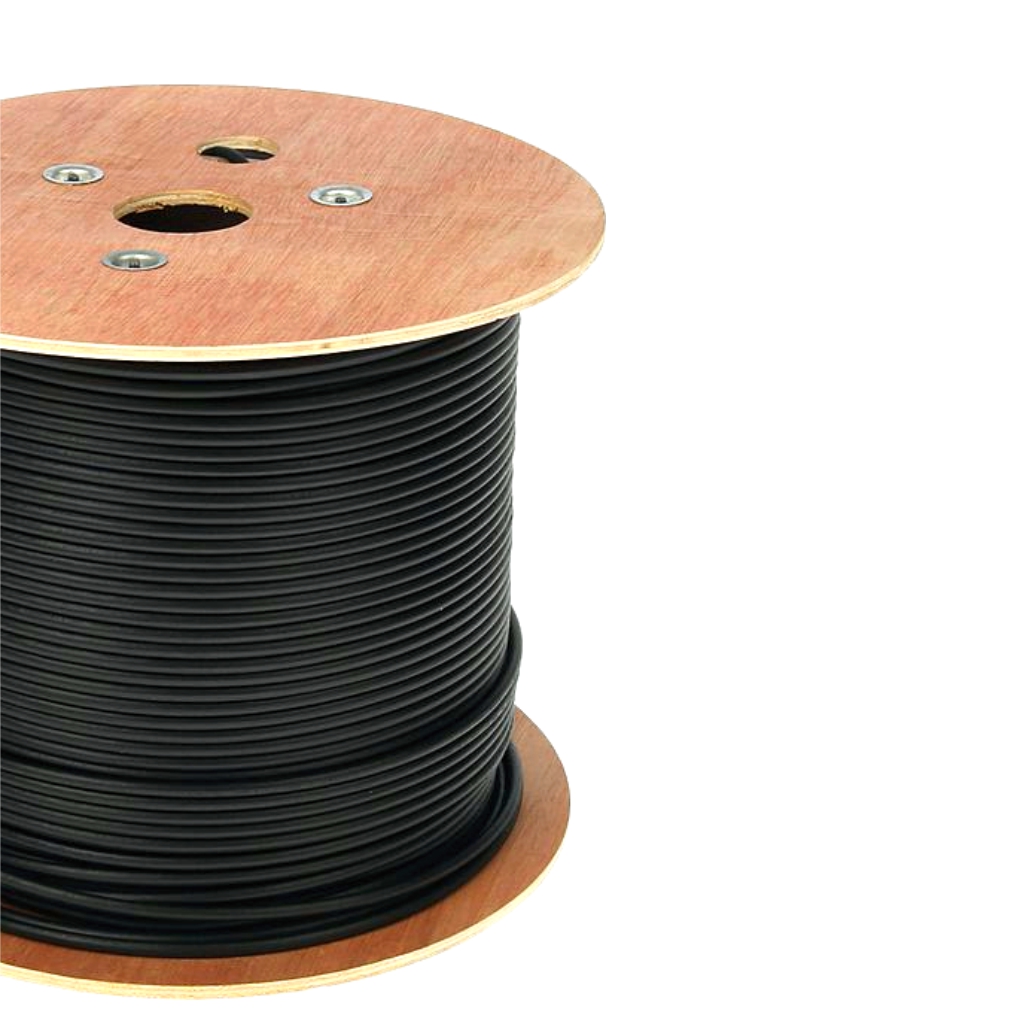

Длина на барабане
|
1000 м
|
|
|
Размер барабана
|
400 / 270 / 110 мм
|
