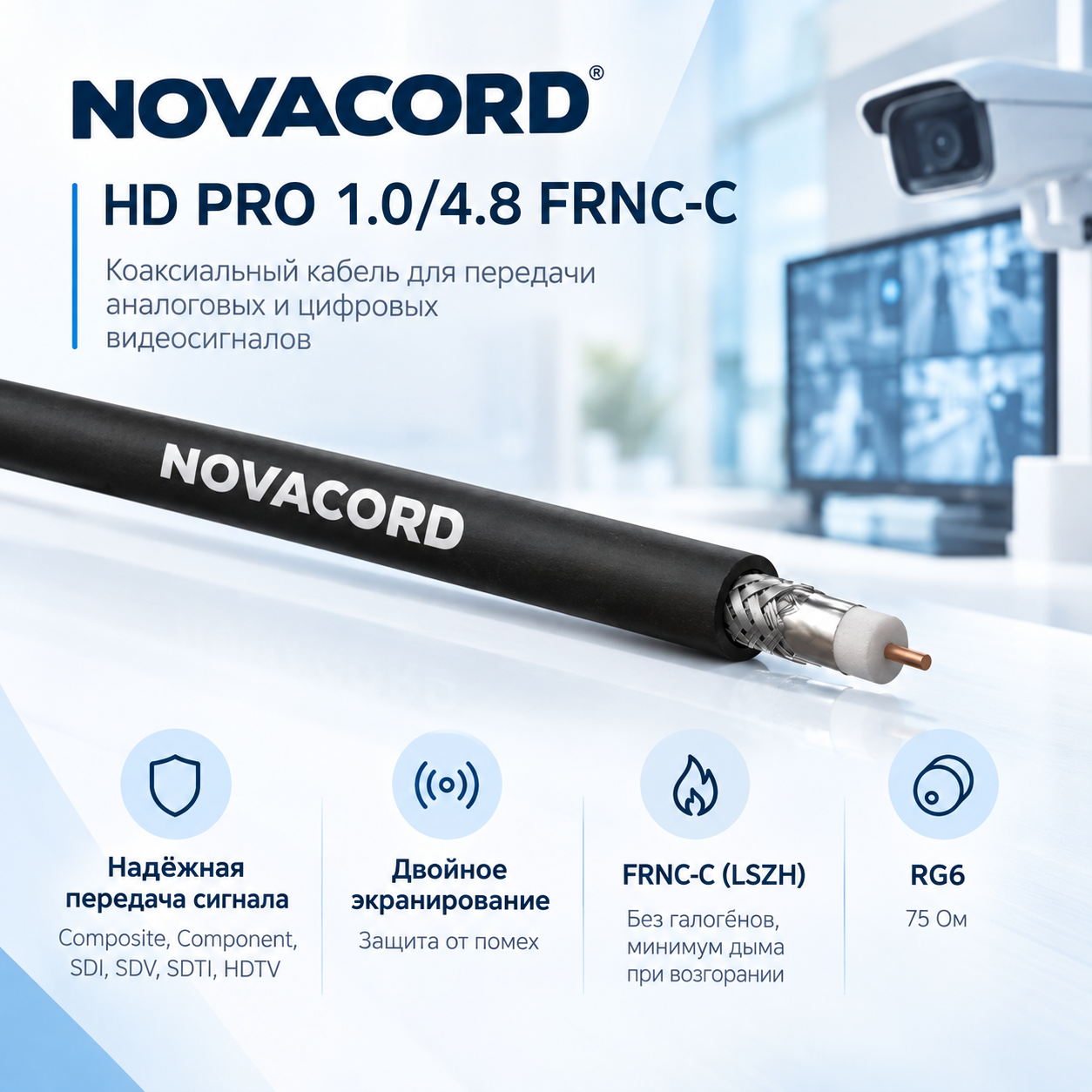

NOVACORD HD PRO 1.0/4.8 FRNC-C — это высококачественный коаксиальный видеокабель структуры RG6, разработанный для профессиональной передачи аналоговых и цифровых видеосигналов. Изделие относится к категории инсталляционных кабелей и решает задачу надежной коммутации оборудования в системах видеонаблюдения (CCTV), телевизионных студиях и широковещательных комплексах. Данная модель станет оптимальным выбором для системных интеграторов и инженеров, которым требуется стабильная передача сигналов стандартов Composite, Component, SDI, SDV, SDTI и HDTV с соблюдением строгих норм пожарной безопасности.

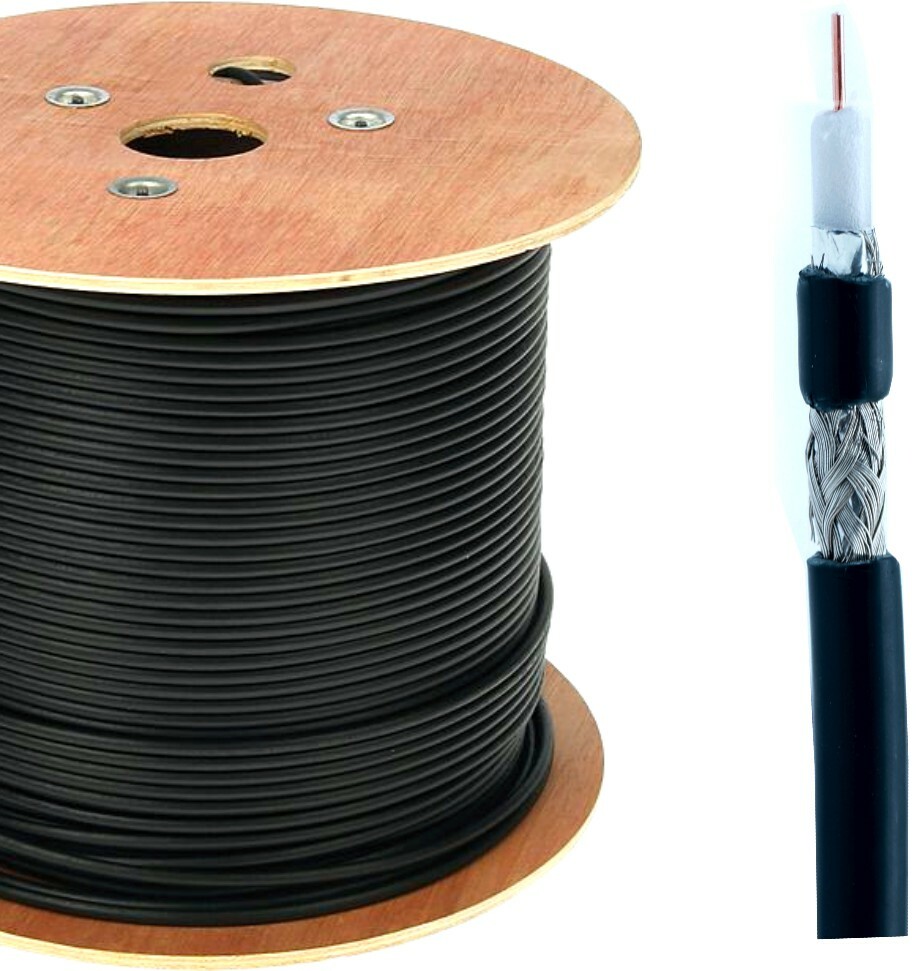

Ключевой особенностью кабеля является его продуманная многослойная конструкция. Центральный проводник выполнен из цельной меди диаметром 1,0 мм, что обеспечивает минимальные потери сигнала на высоких частотах. Вспененный полиэтиленовый (Foam PE) диэлектрик диаметром 4,8 мм и двойное экранирование (алюминиевая фольга и медная оплетка) гарантируют высокую степень защиты от внешних электромагнитных помех и стабильное волновое сопротивление 75 Ом по всей длине трассы.
В линейке коаксиальных кабелей NOVACORD модель HD PRO 1.0/4.8 FRNC-C позиционируется как решение для ответственных инсталляций в общественных и коммерческих зданиях. В отличие от стандартных кабелей с ПВХ-оболочкой, безгалогенная оболочка FRNC-C (LSZH) не содержит токсичных веществ и при возгорании выделяет минимальное количество дыма, полностью соответствуя стандарту огнестойкости IEC 60332-3-24. Это делает кабель безопасным для прокладки в местах массового скопления людей, таких как торговые центры, школы, больницы и офисные здания.
Краткие общие сведения
- Тип: Коаксиальный видеокабель (структура RG6).
- Назначение: Передача аналоговых и цифровых видеосигналов (Composite, Component, SDI, HDTV).
- Проводник: Цельная медь, диаметр 1,0 мм.
- Диэлектрик: Вспененный полиэтилен (Foam PE), диаметр 4,8 мм.
- Экранирование: Двойное (алюминиевая фольга + медная оплетка).
- Волновое сопротивление: 75 Ом.
- Материал оболочки: FRNC-C (безгалогенный, низкое дымовыделение).
- Внешний диаметр кабеля: 7,0 мм.
- Стандарт пожарной безопасности: IEC 60332-3-24.
Особые преимущества товара
Технические преимущества
- Цельный медный проводник диаметром 1,0 мм обеспечивает минимальное затухание сигнала и высокую пропускную способность для широкополосных видеопотоков.
- Двойной экран эффективно подавляет внешние электромагнитные и радиочастотные помехи, сохраняя целостность передаваемого видеосигнала.
- Вспененный диэлектрик (Foam PE) снижает диэлектрические потери и стабилизирует волновое сопротивление на уровне 75 Ом.
Пользовательские преимущества
- Безгалогенная оболочка FRNC-C гарантирует безопасность людей при пожаре, позволяя использовать кабель в общественных зданиях без нарушения строгих норм пожарной безопасности.
- Гибкая и прочная конструкция кабеля упрощает его прокладку в кабель-каналах, лотках и гофрированных трубах, выдерживая многократные изгибы в пределах допустимого радиуса.
- Универсальность применения позволяет использовать один и тот же кабель как для систем аналогового видеонаблюдения, так и для современных цифровых студийных стандартов (SDI, HDTV).
Назначение товара
Основное назначение Передача высокочастотных видеосигналов в системах профессионального видеонаблюдения (CCTV), телевизионного вещания и студийной коммутации.
Дополнительные сценарии применения
- Инсталляции в дата-центрах, серверных и телекоммуникационных шкафах, где нормативные требования предписывают использование кабелей с нулевым содержанием галогенов (LSZH/FRNC).
- Построение магистральных и распределительных линий для передачи сигналов стандартов SDI, HD-SDI и 3G-SDI на объектах с повышенными требованиями к пожарной безопасности.
Рекомендации по применению
- Монтаж: При прокладке строго соблюдайте минимальный радиус изгиба (рекомендуется не менее 10 внешних диаметров кабеля, т.е. около 70 мм), чтобы избежать деформации диэлектрика и нарушения волнового сопротивления.
- Механические нагрузки: Избегайте чрезмерного натяжения кабеля при протяжке. Используйте специализированные монтажные инструменты и кабельные чулки для равномерного распределения нагрузки.
- Терминация: Для сохранения характеристик 75 Ом используйте разъемы (типа BNC), специально предназначенные для кабелей структуры RG6 (1.0/4.8), и применяйте профессиональный инструмент для зачистки и обжима.
- Условия эксплуатации: Кабель предназначен преимущественно для внутренней прокладки. Избегайте длительного воздействия прямых солнечных лучей и агрессивных химических сред, если кабель не имеет дополнительной УФ-защиты.
Основные характеристики
|
Раздел
|
Характеристика
|
Значение
|
|---|---|---|
|
Основные параметры
|
Бренд
|
NOVACORD
|
|
|
Модель
|
HD PRO 1.0/4.8 FRNC-C
|
|
|
Тип товара
|
Коаксиальный видеокабель
|
|
|
Структура
|
RG6
|
|
Конструкция
|
Тип проводника
|
Цельный (Solid)
|
|
|
Материал проводника
|
Медь
|
|
|
Диаметр проводника
|
1,0 мм
|
|
|
Материал диэлектрика
|
Вспененный полиэтилен (Foam PE)
|
|
|
Диаметр диэлектрика
|
4,8 мм
|
|
|
Экран №1
|
Алюминиевая фольга
|
|
|
Экран №2
|
Медная оплетка
|
|
|
Материал оболочки
|
FRNC-C (безгалогенный, низкое дымовыделение)
|
|
|
Внешний диаметр кабеля
|
7,0 мм
|
|
Электрические параметры
|
Волновое сопротивление
|
75 Ом
|
|
Стандарты и безопасность
|
Огнестойкость
|
IEC 60332-3-24
|
|
|
Содержание галогенов
|
Нулевое (LSZH)
|
|
Назначение
|
Типы сигналов
|
Composite, Component, SDI, SDV, SDTI, HDTV
|
|
|
Область применения
|
Системы видеонаблюдения (CCTV), студийные комплексы
|
