Коммутационный модуль RJ-45 Cabeus KJ-RJ45-Cat.5e-SH-90

  Cabeus KJ-RJ45-Cat.5e-SH-90 Вставка Keystone Jack RJ-45(8P8C), категория 5e, экранированная, заделка тип 110

  Модуль вставка keystone Jack RJ-45 (8P8C) категория 5e экранированный Krone type

  В коммутационных модулях keystone Jack RJ-45 (8P8C) с одной стороны 8-ми контактное гнездо, с обратной универсальные врезные коннекторы с контактами IDC (insulation displacement contact – заделка с прорезанием изоляции).

  Кабель можно разводить по стандартам T568A и T568B при помощи специального монтажного инструмента.

   Коммутационные модули (модуль-вставки) Keystone Jack предназначены для установки в модульные патч-панели, в корпуса настенных розеток и для установки в модульные вставки типа Mosaic. С помощью коммутационных модулей организуется подключение коммуникационного оборудования и рабочих станций к информационной сети.

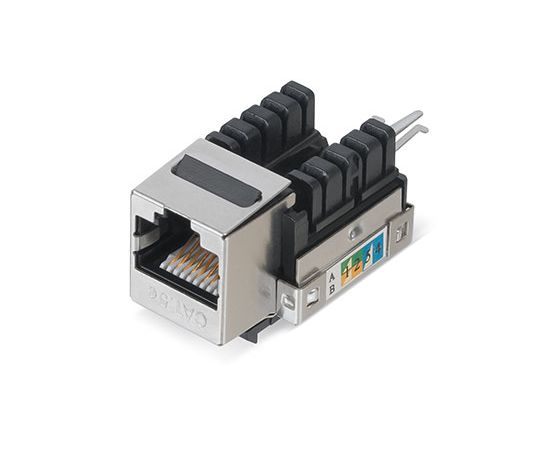

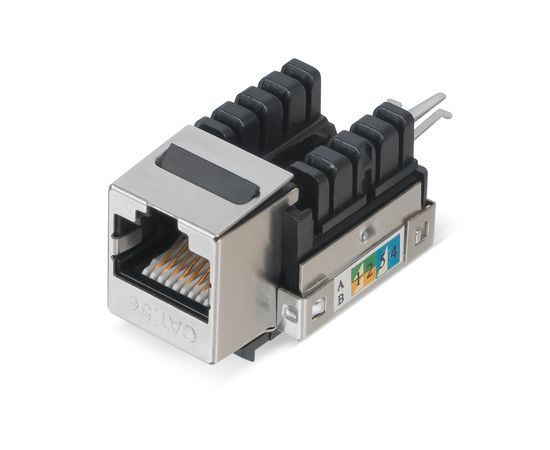

  Экранированный модуль Keystone 90 ° категории 5e производства Cabeus имеет классическую конструкцию, контакты IDC совместимы с одножильными проводниками сечением 22-26 AWG, разводка проводников - согласно стандарта T568 А и B. Подключаемый кабель легко монтируется с помощью инструмента 110 типа. Электрические характеристики соответствуют требованиям стандартов.

Соответствие стандартам:

ISO/IEC 11801, TIA/EIA-568, EN 50173

Характеристики:

Категория: 5е

Полоса пропускания: 100 МГц

Формат разъема: Keystone Jack

Тип разъема: RJ45/8р8с

Исполнение: экранированное

Тип терминирования: тип 110

Материалы:

Корпус: ударопрочный ABS-пластик, UL-94V-0/никелированная латунь

Пружинные контакты: фосфористая бронза с напылением золотом 1,27 мкм (50µ”)

IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова

Электрические характеристики:

Максимальная сила тока: 1,5 А

Максимально допустимое напряжение: 150 В

Контактное сопротивление: не более 20 мОм

Сопротивление изоляции: не менее 500 мОм

Предельная нагрузка: 1000 В/1 мин/60 Гц

Поддерживаемые приложения:

10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

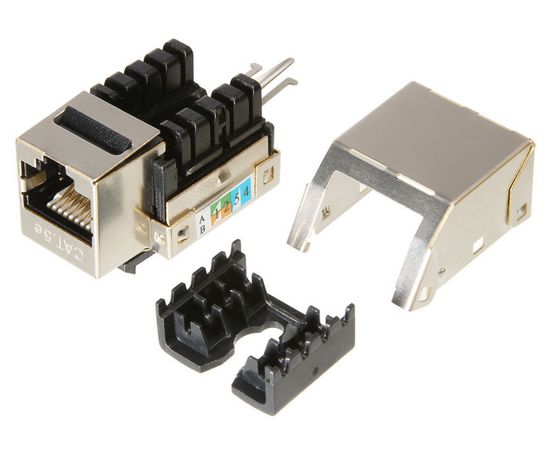

Комплектность поставки:

Модуль – 1шт

Крышка модуля – 1шт

Защитная крышка IDC-контактов – 1шт

Стяжка нейлоновая – 1шт

Упаковка: индивидуальный полиэтиленовый пакет

Эксплуатация:

Подключаемые проводники: одножильные 22 – 26 AWG

Количество подключений: не менее 750 циклов

Усилие удержания разъема: 50Н/1 мин

Допустимая температура хранения: от -40 до +70

Допустимая температура монтажа: от 0 до +50

Допустимая температура эксплуатации: от -10 до +60

Особенности конструкции:

Маркировка категории с лицевой стороны

Цветовая маркировка в соответствии с Т568В и Т568А
