Dr.HD SW 418 SLA — профессиональный HDMI-коммутатор стандарта 2.1 с четырьмя входами и одним выходом, созданный для маршрутизации сигналов ультравысокой четкости. Устройство решает проблему нехватки портов на современных телевизорах и проекторах, позволяя одновременно подключать игровые консоли нового поколения, медиаплееры и ПК. Модель подойдет требовательным пользователям и инсталляторам, которым необходима бескомпромиссная передача изображения в разрешениях до 8K и поддержка передовых игровых технологий.
Коммутатор выполнен в прочном металлическом корпусе, обеспечивающем эффективный отвод тепла и защиту от помех при круглосуточной работе. Важной технической особенностью является полноценная поддержка обратного аудиоканала eARC, что позволяет выводить объемный звук, включая Dolby Atmos и DTS:X, напрямую на совместимые саундбары. Встроенный аудиодембеддер дает возможность извлекать звуковой сигнал и передавать его на внешнюю акустику через оптический и аналоговый выходы, а продвинутый DIP-переключатель обеспечивает гибкое ручное управление EDID для решения любых проблем с совместимостью.
В линейке оборудования Dr.HD данная модель выделяется поддержкой новейших функций HDMI 2.1, таких как QMS, QFT и SBTM, а также расширенными возможностями работы с eARC. В отличие от базовых свитчей, SW 418 SLA позволяет интегрировать в систему современные саундбары и обеспечивает корректную передачу динамических метаданных HDR10+ и Dolby Vision. Интеллектуальное автоматическое переключение входов и комплектный ИК-пульт делают управление системой максимально удобным, а защита от статического электричества гарантирует сохранность подключенной дорогостоящей техники.
Краткие общие сведения
- Тип устройства: коммутатор (свитч) HDMI 4x1 стандарта 2.1.
- Поддержка полосы пропускания 48 Гбит/с (FRL) и 18 Гбит/с (TMDS).
- Совместимость с протоколом защиты контента HDCP 2.3.
- Поддержка разрешений до 8K@60Hz (4:2:0 12bit) и 4K@120Hz (4:4:4 12bit).
- Работа с расширенным динамическим диапазоном: HDR, HDR10, HDR10+, Dolby Vision, HLG.
- Наличие игровых функций VRR, ALLM, QMS, QFT и SBTM.
- Поддержка обратного аудиоканала eARC/ARC и сквозной передачи команд CEC.
- Функция деэмбеддинга (извлечения) звука с выводом на оптический SPDIF и аналоговый выход 3.5 мм.

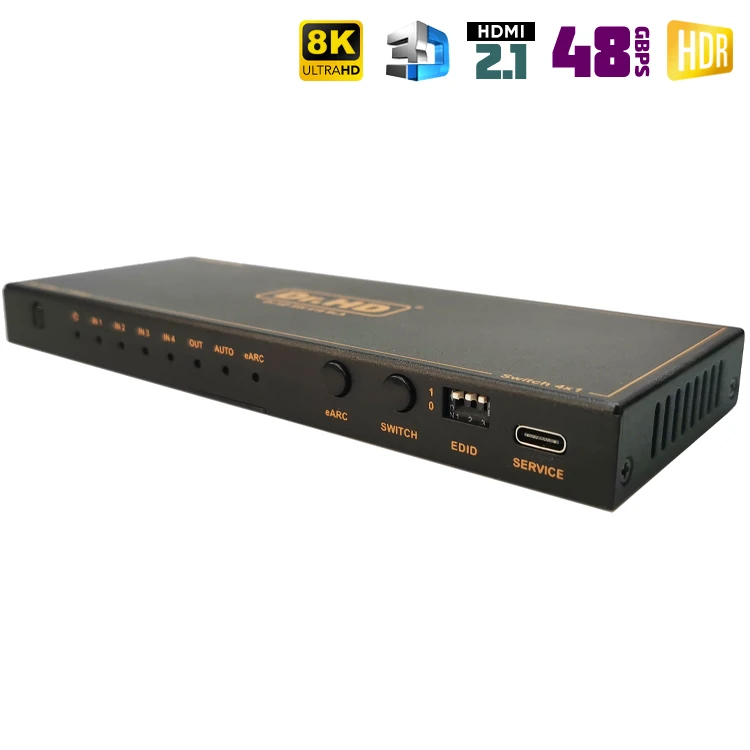

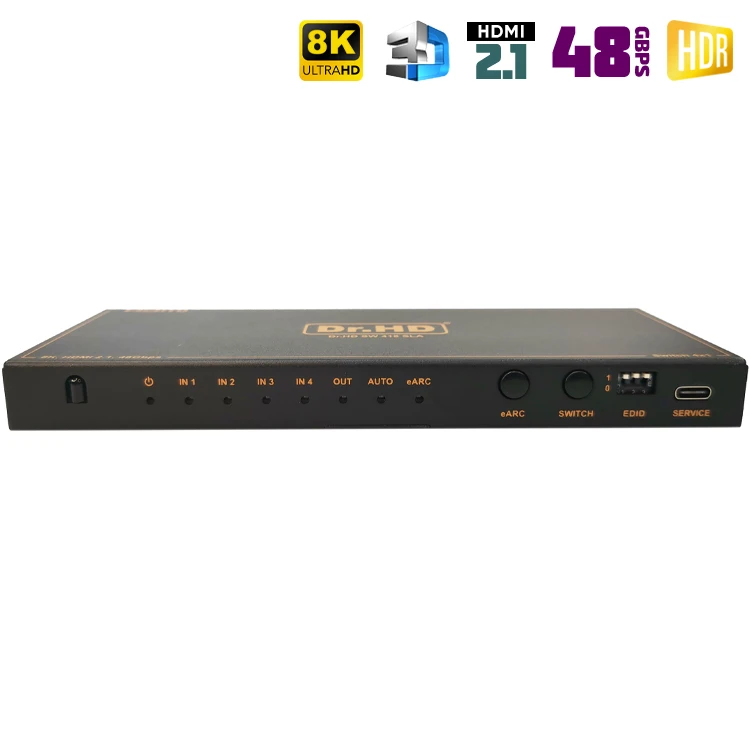

- Ручное управление EDID с помощью DIP-переключателей на передней панели.
- Металлический корпус и защита от электростатических разрядов (ESD) для работы в режиме 24/7.
Особые преимущества
- Поддержка eARC и совместимость с современными саундбарами. Позволяет выводить объектно-ориентированный звук (Dolby Atmos, DTS:X) с телевизора или других источников напрямую на совместимые аудиоустройства, такие как Sonos Arc или Beam.
- Ручное управление EDID via DIP-переключатели. Дает инсталлятору полный контроль над передаваемыми метаданными, позволяя принудительно задать нужное разрешение и формат звука для решения любых конфликтов совместимости между источниками и дисплеем.
- Продвинутый деэмбеддер звука. Обеспечивает гибкую маршрутизацию аудиопотока, позволяя одновременно выводить многоканальный звук на оптический интерфейс и стерео на аналоговый разъем для интеграции с любыми усилителями.
- Поддержка новейших игровых стандартов QMS, QFT и SBTM. Исключает задержки при смене режимов отображения и улучшает визуальное восприятие HDR-контента в играх, раскрывая полный потенциал консолей и видеокарт последнего поколения.
Назначение товара
Свитч предназначен для коммутации четырех HDMI-источников (игровых консолей, медиаплееров, ПК, спутниковых ресиверов) на одно устройство отображения с одновременной маршрутизацией многоканального звука. Основное применение — создание сложных домашних кинотеатров и игровых зон, где требуется интеграция современных саундбаров с поддержкой eARC и бескомпромиссная передача сигнала 8K. Модель оптимальна для инсталляторов и требовательных пользователей, которым необходимо гибко управлять EDID и извлекать аудио для подключения к профессиональным аудиосистемам. Устройство также подходит для оснащения конференц-залов и коммерческих объектов, работающих в режиме 24/7.
Рекомендации по применению
- Всю коммутацию HDMI-оборудования необходимо проводить строго «на холодную» (при отключенном питании всех устройств), чтобы избежать повреждения портов из-за блуждающих токов.
- Для передачи сигналов 8K@60Hz используйте сертифицированные кабели Ultra High Speed HDMI 2.1 длиной не более 2 метров.
- Для разрешений 4K@60Hz длина кабеля не должна превышать 8 метров, для 4K@24Hz — 12 метров, а для 1080p допускается использование кабелей до 15 метров.

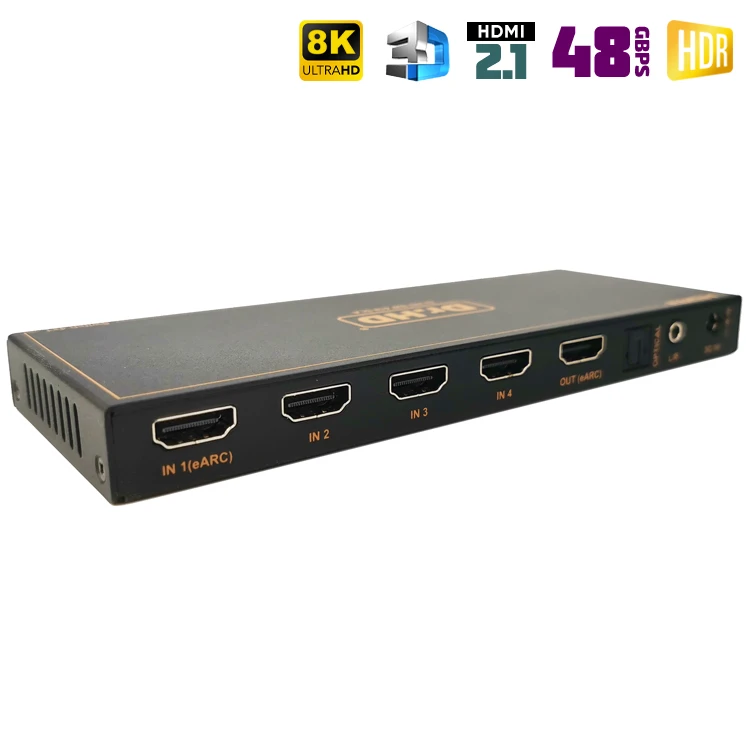

- При использовании функции eARC подключайте саундбар или AV-ресивер к порту HDMI IN 1, а телевизор — к HDMI OUT (eARC). В этом режиме порт HDMI IN 1 блокируется для других источников.

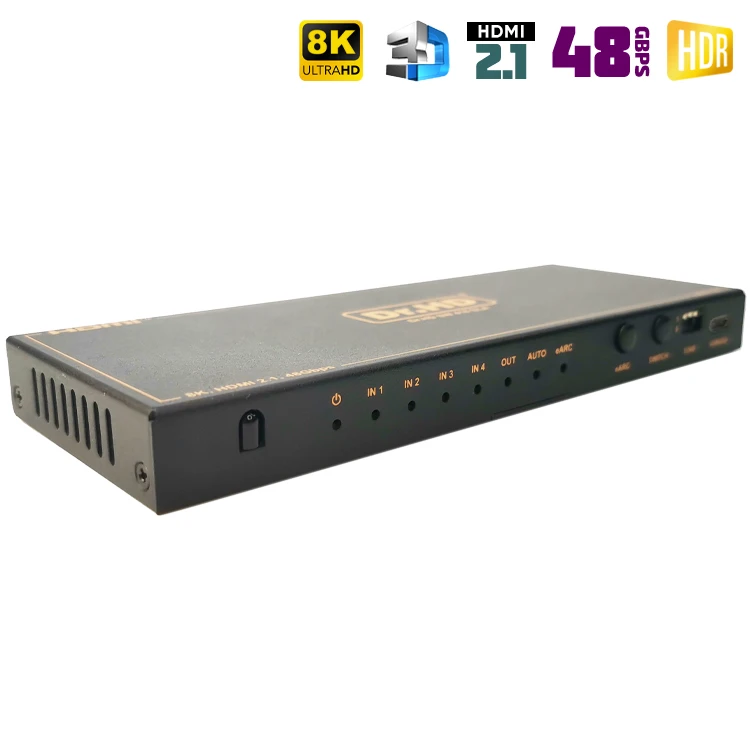

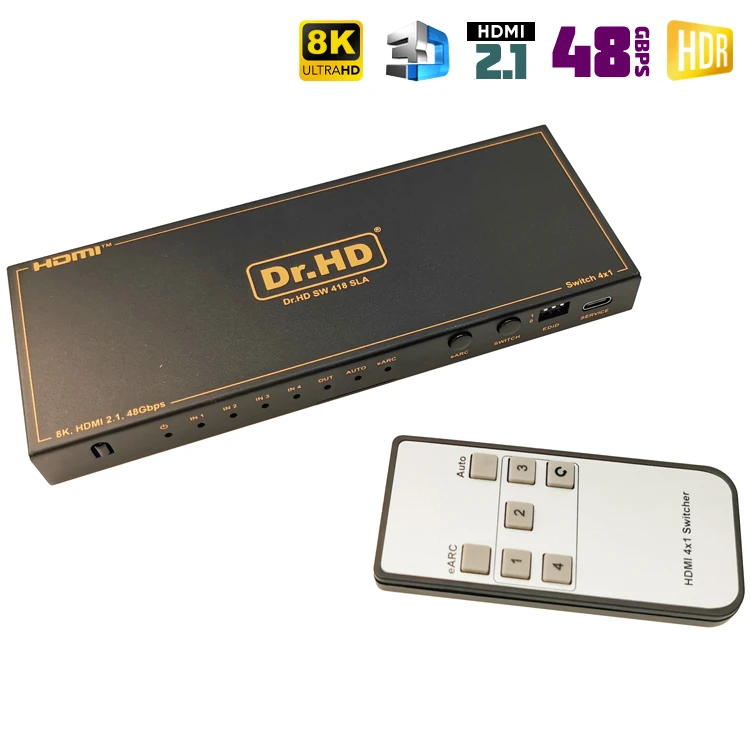

- Для включения или отключения функции автоматического переключения используйте кнопку SWITCH на передней панели (длительное нажатие 3 секунды) или кнопку «Авто» на ИК-пульте.
Комплектация
- Свитч HDMI 2.1 Dr.HD SW 418 SLA — 1 шт.
- Блок питания 5V/1A — 1 шт.

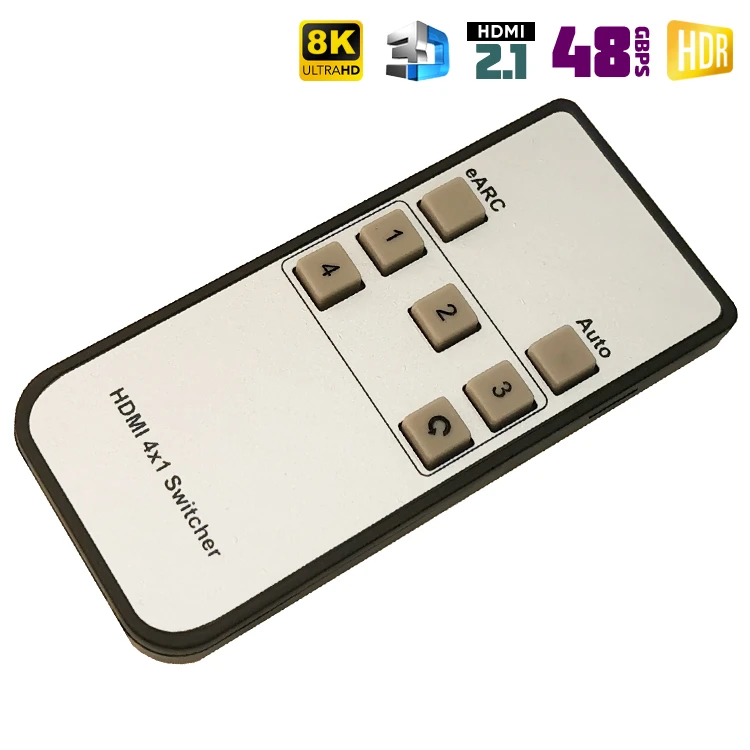

- Пульт дистанционного управления — 1 шт.
- Руководство по эксплуатации — 1 шт.
Гарантия
Гарантия производителя составляет 2 года.
Основные характеристики
|
Характеристика
|
Значение
|
|---|---|
|
Бренд
|
Dr.HD
|
|
Модель
|
SW 418 SLA
|
|
Тип устройства
|
HDMI свитч 4x1
|
|
Стандарт HDMI
|
2.1
|
|
Пропускная способность
|
48 Гбит/с (FRL) и 18 Гбит/с (TMDS)
|
|
Поддержка HDCP
|
2.3
|
|
Максимальное разрешение
|
8K@60Hz 4:2:0 12bit, 4K@120Hz 4:4:4 12bit
|
|
Глубина цвета
|
8 / 10 / 12 бит
|
|
Цветовое пространство
|
RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
|
|
Поддержка HDR
|
HDR, HDR10, HDR10+, Dolby Vision, HLG
|
|
Игровые функции
|
VRR, ALLM, QMS, QFT, SBTM, 3D
|
|
Аудио форматы (HDMI)
|
LPCM 7.1CH, Dolby TrueHD, Dolby Atmos, Dolby Digital/Plus/EX, DTS-HD Master Audio, DTS:X, DSD
|
|
Аудио форматы (eARC/SPDIF)
|
LPCM, Dolby Digital/Plus/EX, Dolby TrueHD, Dolby Atmos, DTS, DTS-HD Master Audio, DTS:X, DSD
|
|
Деэмбеддинг (Извлечение звука)
|
SPDIF (LPCM 2.0 / Dolby / DTS 5.1), Analog 3.5mm (LPCM 2.0)
|
|
Функции управления
|
eARC/ARC, CEC, Ручное и авто управление EDID, ИК-пульт
|
|
Входные порты
|
4x HDMI IN
|
|
Выходные порты
|

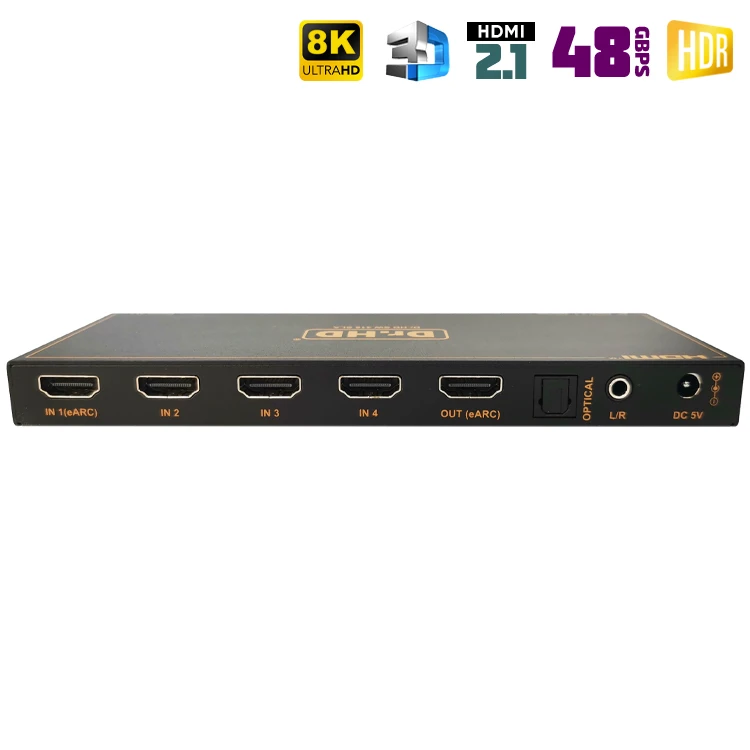

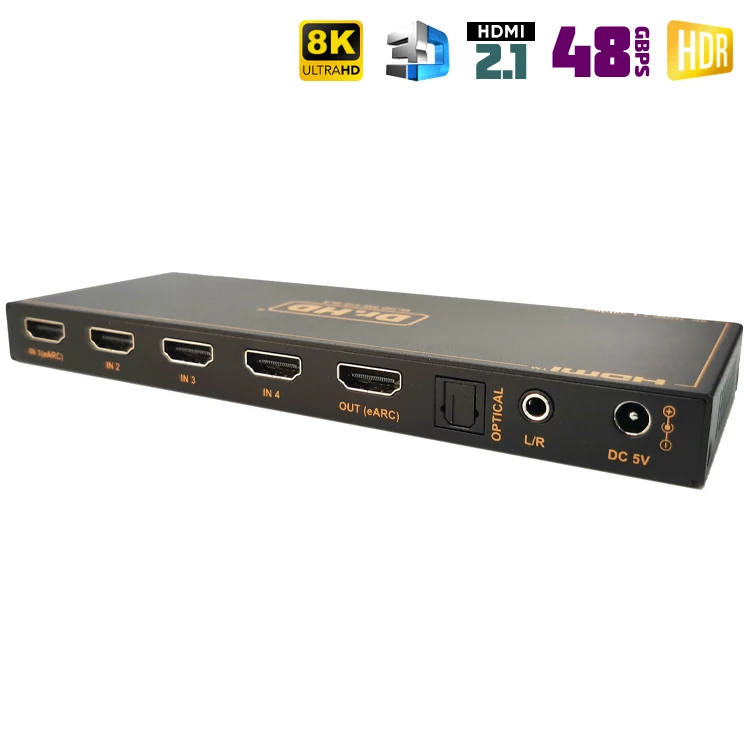

1x HDMI OUT (eARC), 1x SPDIF, 1x L/R Audio (3.5mm)
|
|
Порт питания
|
DC 5V
|
|
Потребляемая мощность
|
2.5 Вт (макс.)
|
|
Защита от статики (ESD)
|
±8 кВ (по воздуху), ±4 кВ (при касании)
|
|
Материал корпуса
|
Металл
|
|
Габариты (ДxГxВ)
|
176 x 68 x 18 мм
|
|
Масса
|
315 г
|
|
Рабочая температура
|
0°C ~ 40°C
|
|
Температура хранения
|
-20°C ~ 60°C
|
|
Относительная влажность
|
20~90% RH (без конденсата)
|
|
Допустимая длина HDMI кабеля
|
2м (8K), 8м (4K 60Hz), 12м (4K 24Hz), 15м (1080p)
|
