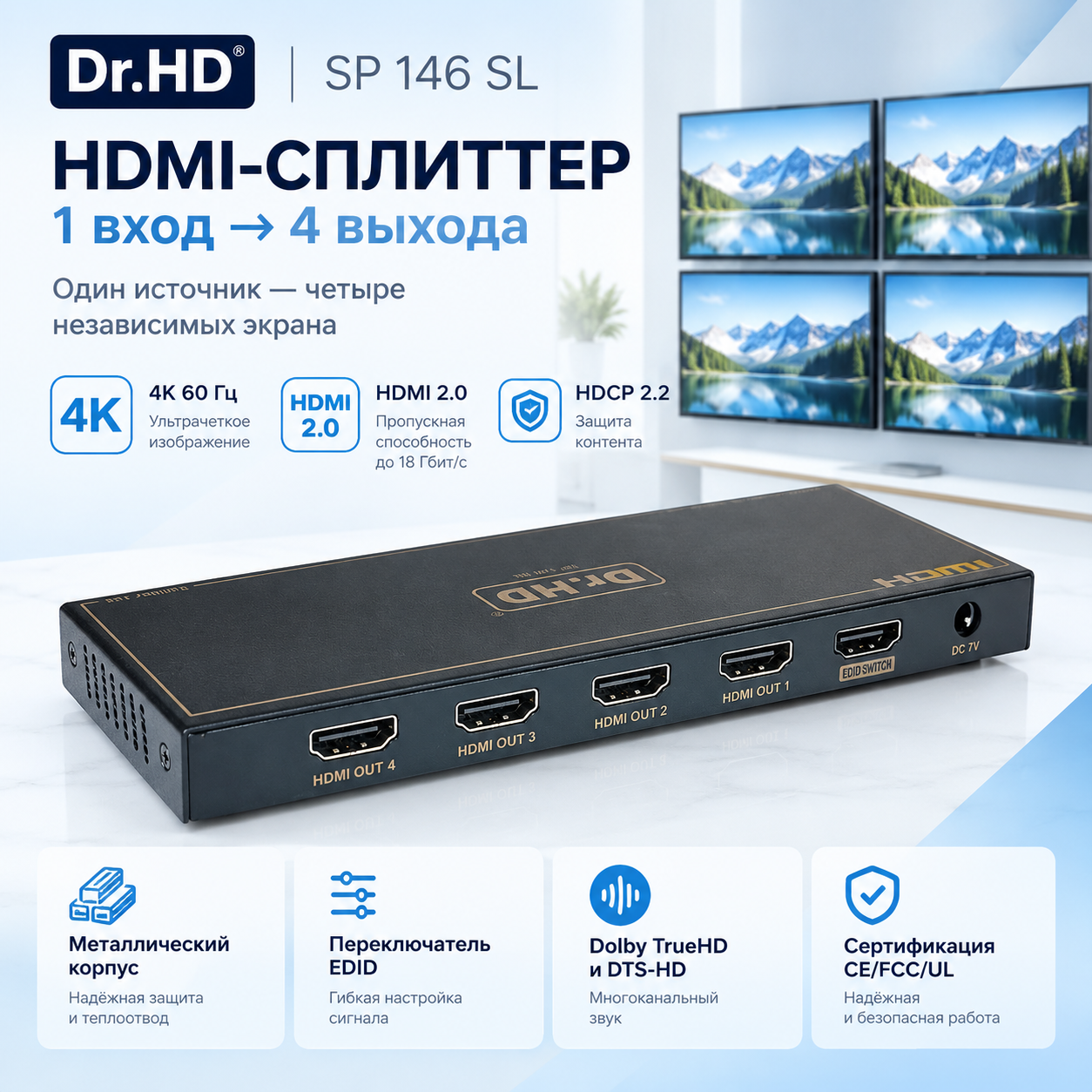

HDMI-сплиттер Dr.HD SP 146 SL представляет собой активное устройство для распределения цифрового аудио-видеосигнала ультра высокой четкости от одного источника на четыре независимых устройства отображения. Этот сплиттер формата 1x4 эффективно решает задачу одновременного вывода идентичного изображения и звука на несколько телевизоров, мониторов или проекторов без потери качества сигнала. Устройство оптимально подходит для оснащения домашних кинотеатров с несколькими зонами просмотра, конференц-залов, учебных аудиторий и торговых площадей, где требуется надежная и синхронная трансляция контента.
Конструктивно устройство выполнено в прочном металлическом корпусе, который обеспечивает эффективный пассивный теплоотвод и надежную защиту внутренних компонентов от внешних электромагнитных помех. Сплиттер полностью поддерживает спецификацию HDMI 2.0 и протокол защиты контента HDCP 2.2, гарантируя пропускную способность до 18 Гбит/с. Это позволяет передавать видео в разрешении 4Kx2K при 60 Гц с цветностью YUV444, а также воспроизводить современные форматы многоканального звука, включая Dolby TrueHD и DTS-HD Master Audio. Важной технической особенностью является встроенный переключатель управления EDID, позволяющий вручную выбирать режим согласования сигналов для корректной работы с разными типами дисплеев.
Модель SP 146 SL выделяется в линейке оборудования Dr.HD продуманной эргономикой и высоким запасом надежности для профессионального использования. Наличие сертификации блоков питания (CE/FCC/UL) и встроенной защиты от электростатических разрядов (±8 кВ по воздуху, ±4 кВ при касании) минимизирует риски выхода оборудования из строя при частых коммутациях или нестабильном электропитании, что делает устройство практичным и долговечным решением для сложных инсталляций.
Краткие общие сведения
- Тип: активный HDMI-сплиттер 1x4.
- Назначение: распределение видеосигнала Ultra HD (4K) и многоканального звука от одного источника на четыре дисплея.
- Ключевые функции: поддержка HDMI 2.0, HDCP 2.2, ручное управление EDID (режимы STD/TV).
- Основные особенности: металлический корпус, пропускная способность 18 Гбит/с, защита от статического электричества.
- Совместимость: источники и дисплеи с интерфейсом HDMI, поддержка 3D и разрешений VESA до QSXGA@60Гц.
- Важные ограничения: коммутация кабелей должна выполняться строго при отключенном питании всех устройств.
- Значимые технические параметры: разрешение до 4Kx2K@60Гц, аудио LPCM 7.1, Dolby TrueHD, DTS-HD Master Audio, питание 5В/2А.
Особые преимущества
- Пропускная способность 18 Гбит/с и поддержка HDMI 2.0 → обеспечивает передачу видео в разрешении 4K@60Гц с цветностью 4:4:4 без задержек и артефактов сжатия.
- Ручное управление EDID (переключатель STD/TV) → позволяет принудительно задать формат выходного сигнала, решая проблемы несовместимости между разными моделями телевизоров или проекторов в одной системе.
- Металлический корпус → выполняет роль экрана от внешних электромагнитных помех и способствует пассивному охлаждению устройства при длительной непрерывной работе.
- Встроенная защита от статики (±8 кВ) → предотвращает повреждение чувствительных портов HDMI при случайных разрядах во время подключения или отключения кабелей.
Назначение товара
- Основное назначение: разветвление (клонирование) цифрового аудио-видеосигнала высокого разрешения с одного выхода на четыре входа.
- Основные сценарии применения: домашние кинотеатры с несколькими зонами просмотра, конференц-залы с основным экраном и дублирующими мониторами, цифровые вывески в торговых центрах, учебные классы и спортивные бары.
- Целевой пользователь: инсталляторы мультимедийных систем, системные интеграторы, владельцы домашних кинотеатров и офисной техники.
- Совместимые системы: медиаплееры, спутниковые ресиверы, игровые консоли, ПК, а также любые современные телевизоры, мониторы и проекторы с портом HDMI.
Рекомендации по применению
- Подключение: всю коммутацию HDMI-оборудования необходимо проводить только «на холодную», то есть при полностью отключенном питании сплиттера, источника сигнала и устройств отображения. Нарушение этого правила может привести к повреждению портов и отказу в гарантийном обслуживании.
- Размещение: устройство не требует активного охлаждения, но его следует размещать в вентилируемом месте, вдали от прямых источников тепла. Рабочая температура окружающей среды должна составлять от 0°C до +40°C.
- Настройка: используйте переключатель EDID на передней панели. Режим STD принудительно устанавливает сигнал 1080p@60Гц и стереозвук (рекомендуется при проблемах с отображением). Режим TV считывает EDID с устройства, подключенного к выходу 1, и подстраивает сигнал под возможности всех подключенных дисплеев.
- Питание: используйте только комплектный сертифицированный блок питания 5В/2А. Применение неоригинальных адаптеров может вызвать нестабильную работу или выход устройства из строя.
Комплектация
- HDMI-сплиттер Dr.HD SP 146 SL — 1 шт.
- Внешний блок питания 5В / 2А (стандарт US/EU) — 1 шт.
- Руководство по эксплуатации — 1 шт.
Гарантия
Гарантийный срок: 1 год (стандартная гарантия на оборудование в РФ). Гарантия не распространяется на повреждения, возникшие вследствие нарушения правил коммутации (подключение кабелей при включенном питании устройств) и эксплуатации, указанных в руководстве пользователя.
Основные характеристики
|
Характеристика
|
Значение
|
|---|---|
|
Бренд
|
Dr.HD
|
|
Модель
|
SP 146 SL
|
|
Тип устройства
|
HDMI-сплиттер 1x4
|
|
Входные интерфейсы
|
1 x HDMI (тип A)
|
|
Выходные интерфейсы
|
4 x HDMI (тип A)
|
|
Пропускная способность
|
18 Гбит/с (600 МГц)
|
|
Поддерживаемые разрешения
|
480i~1080p 50/60Гц, 4Kx2K@24/30Гц, 4Kx2K@60Гц (YUV444), 3D 1080p@60Гц, VESA QSXGA@60Гц
|
|
Протокол защиты контента
|
HDCP 2.2
|
|
Поддержка аудиоформатов
|
LPCM 7.1, Dolby TrueHD, DTS-HD Master Audio
|
|
Управление EDID
|
Ручное (переключатель режимов STD / TV)
|
|
Питание
|
Внешний адаптер 5В / 2А (сертификаты CE/FCC/UL)
|
|
Максимальная потребляемая мощность
|
10 Вт
|
|
Защита от электростатики
|
±8 кВ (по воздуху), ±4 кВ (при касании)
|
|
Материал корпуса
|
Металл
|
|
Габаритные размеры
|
63 x 163 x 16 мм (Длина x Глубина x Высота)
|
|
Масса
|
275 г
|
|
Рабочая температура
|
0°C ~ +40°C
|
|
Температура хранения
|
-20°C ~ +60°C
|
|
Относительная влажность
|
20% ~ 90% (без конденсата)
|
