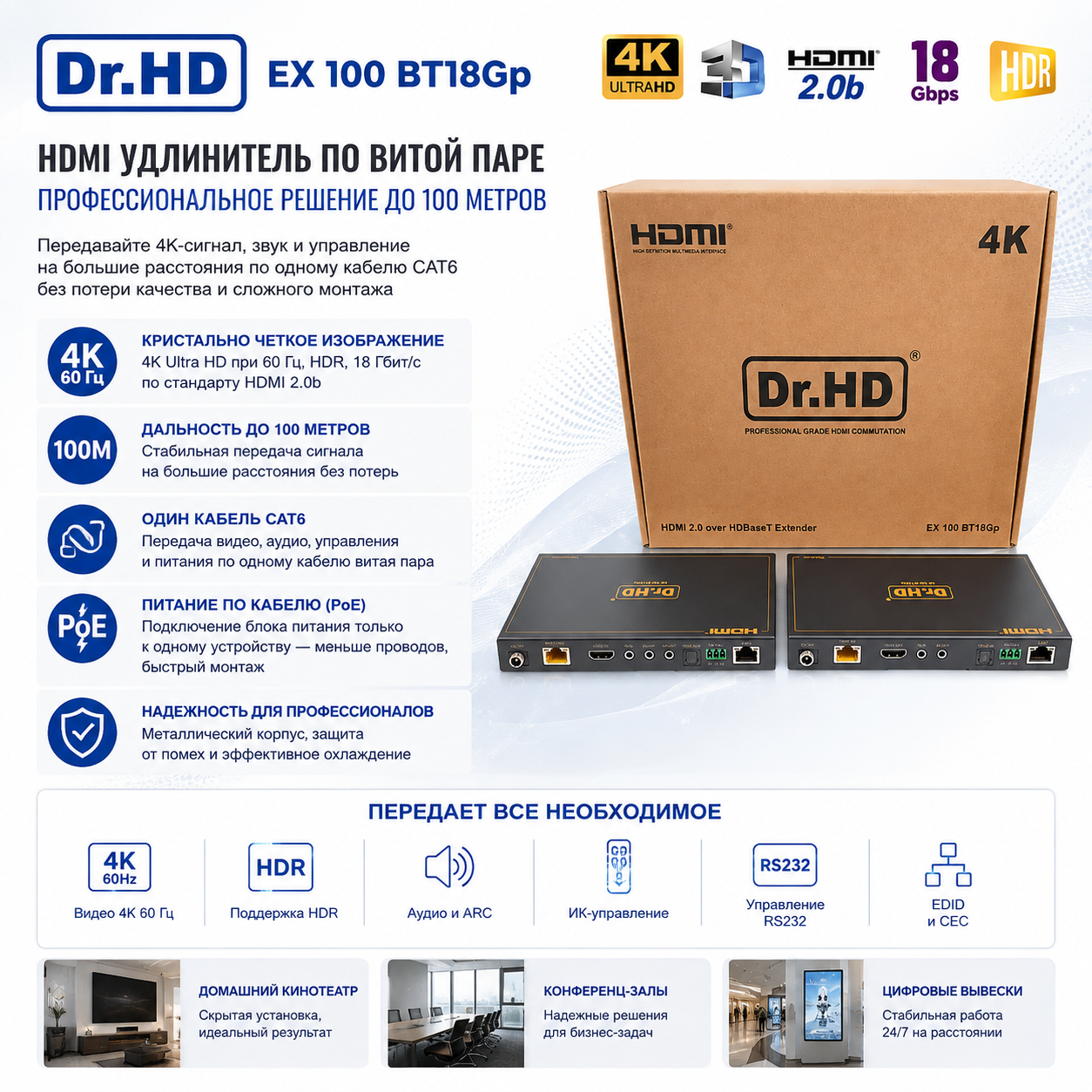

Представляем профессиональное решение для передачи видеосигнала на большие расстояния без потери качества. HDMI удлинитель Dr.HD EX 100 BT18Gp построен на передовой технологии HDBaseT и поддерживает актуальный стандарт HDMI 2.0b с пропускной способностью 18 Гбит/с. Это гарантирует передачу изображения в разрешении 4K с частотой 60 Гц и полной поддержкой современных форматов динамического диапазона, включая HDR10+ и Dolby Vision, на дистанции до 100 метров по одному кабелю витая пара.
Устройство разработано для инсталляторов, которым важна надежность в сложных проектах и системах автоматизации. Использование всего одного кабеля CAT6/CAT6a заменяет собой множество проводов, передавая не только видеосигнал, но и обратный аудиоканал (ARC), команды управления ИК-пультами, сигналы RS-232 и даже локальную сеть LAN. Технология PoC (Power over Cable) позволяет подключить блок питания только к одному из устройств, что существенно упрощает монтаж и экономит время на прокладке силовых линий.
Металлический корпус с высотой всего 16 мм обеспечивает эффективный отвод тепла, защиту от внешних электромагнитных помех и позволяет легко скрывать блоки в узких нишах. Данный комплект спроектирован для круглосуточной работы в режиме 24/7, что делает его безальтернативным выбором для создания скрытых домашних кинотеатров, оснащения современных конференц-залов и систем цифровой рекламы.
Краткие общие сведения
- Поддержка стандарта HDMI 2.0b, протоколов защиты контента HDCP 2.2/1.4 и совместимость с DVI 1.0.
- Передача видеосигнала 4K (до 60 Гц, цветовая субдискретизация 4:4:4) и компьютерных разрешений до 1920×1200 на расстояние до 100 метров.
- Пропускная способность 18 Гбит/с с поддержкой расширенного динамического диапазона (HDR, HDR10+, Dolby Vision, HLG).
- Двунаправленная передача ИК-команд, сквозная передача RS-232 и локальной сети Ethernet (LAN).
- Реализована технология PoC (питание по кабелю витая пара) — блок питания из комплекта требуется подключить только к одному из блоков (TX или RX).
- Наличие обратного аудиоканала (ARC) и локальных аудиовыходов (SPDIF, аналог 3.5 мм) на стороне передатчика.
Особые преимущества
- Поддержка Dolby Vision и HDR10+. В отличие от базовых удлинителей, эта модель передает самые современные и требовательные форматы HDR-видео, что критически важно для раскрытия потенциала современных 4K-телевизоров и проекторов.

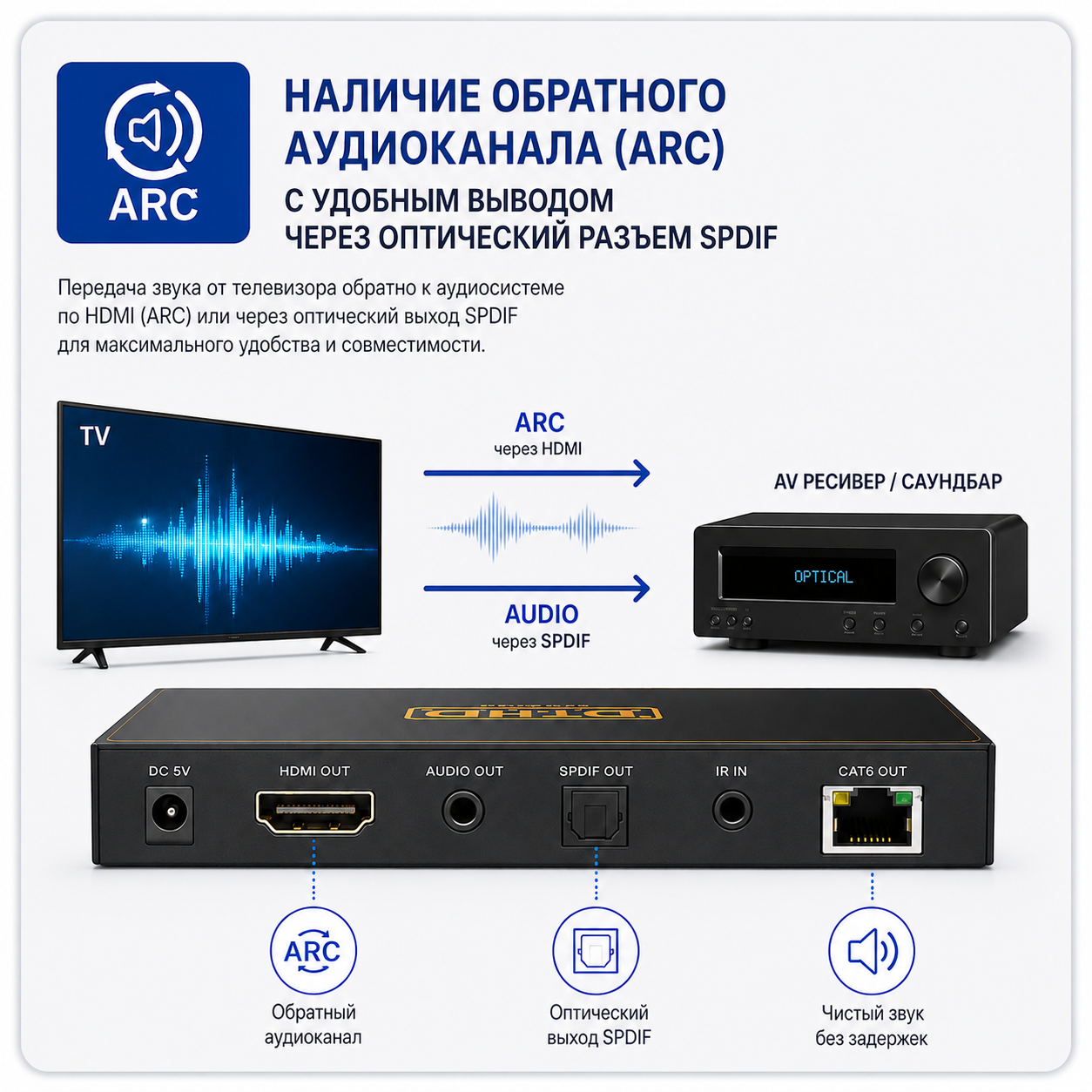

- Сквозной порт LAN и локальный вывод аудио. Наличие порта Ethernet позволяет передать интернет от роутера к ТВ или плееру по тому же кабелю витая пара. А порты SPDIF OUT и L/R OUT 3.5mm на передатчике позволяют извлечь аудиосигнал с источника и отправить его на отдельную аудиосистему еще до передачи по сети.
- Наличие сквозного HDMI-выхода (Loop) на передатчике. Это позволяет подключить локальный монитор или телевизор непосредственно в стойке с оборудованием для контроля сигнала или локального просмотра.
- Компактность и безопасность. Высота блоков составляет всего 16 мм, а встроенная защита от электростатических разрядов (ESD) до 8 кВ в связке с металлическим корпусом гарантирует долгий срок службы оборудования.
Назначение товара
Данный удлинитель превосходно подходит для инсталляций, где источник сигнала и устройство отображения находятся в разных помещениях или на значительном удалении. Это идеальный выбор для проектирования домашних кинотеатров, когда все AV-ресиверы, медиаплееры и игровые консоли выносятся в отдельную серверную стойку или закрытую шумоизолированную нишу. Комплект востребован при оснащении конференц-залов (благодаря поддержке ПК-разрешений WUXGA и управлению по RS-232), образовательных аудиторий и для создания систем цифровой рекламы (Digital Signage), требующих стабильной работы в режиме 24/7.
Рекомендации по применению
Крайне важно выполнять все подключения HDMI и витой пары строго «на холодную», то есть при полностью отключенном питании всех устройств в цепи. Нарушение этого правила может привести к выходу портов из строя из-за блуждающих токов. Для стабильной передачи сигнала 4K 60Гц используйте качественные HDMI-кабели класса Premium High Speed длиной не более 5 метров на каждом конце. Магистральную линию витой пары (CAT6/CAT6a) рекомендуется обжимать по стандарту T568B с использованием полностью медного кабеля, избегая дешевых омедненных решений (CCA).
Комплектация
- Передатчик (TX) – 1 шт.
- Приемник (RX) – 1 шт.
- ИК-приемник (кабель 1.5 м) – 2 шт.
- ИК-передатчик (кабель 1.5 м) – 2 шт.
- Крепление для установки на вертикальной поверхности – 4 шт.
- Разъем Phoenix 3-контактный (для RS-232) – 2 шт.
- Блок питания 24V/1A – 1 шт.
- Руководство по эксплуатации – 1 шт.
Основные характеристики
|
Параметр
|
Значение
|
|---|---|
|
Видео и интерфейсы
|
|
|
Версия HDMI
|
2.0b
|
|
Поддержка HDCP
|
2.2, 1.4, совместимость с DVI 1.0
|
|
Пропускная способность
|
18 Гбит/с
|
|
Поддерживаемые видеоразрешения
|
4K2K 30/50/60Hz (4:4:4 / 4:2:2 / 4:2:0), 1080p/i, 720p/i, 480p/i, все форматы 3D, ПК до 1920×1200
|
|
Цветовое пространство
|
RGB, YCbCr 4:4:4, YCbCr 4:2:2, YUV 4:2:0
|
|
Глубина цвета
|
8/10/12-bit (для 1080p 60Hz, 4K 30Hz, 4K 60Hz 4:2:2/4:2:0); 8-bit (для 4K 60Hz 4:4:4)
|
|
Поддержка HDR
|
HDR, HDR10+, Dolby Vision, HLG
|
|
Аудио
|
|
|
HDMI аудио форматы
|
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus, DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X
|
|
Аналоговое аудио (L/R)
|
PCM 2.0 (выход 3.5 мм на передатчике)
|
|
SPDIF аудио
|
PCM 2.0, Dolby Digital, Dolby Digital Plus, DTS
|
|
Обратный аудиоканал (ARC)
|
Поддерживается (через SPDIF)
|
|
Дистанция передачи
|
|
|
Кабель витая пара
|
До 100 метров (рекомендуется CAT6/CAT6a)
|
|
Порты Передатчика (TX)
|
|
|
Входы
|
1x HDMI Type A
|
|
Выходы
|
1x HDMI Type A (Loop), 1x HDBT OUT (RJ45), 1x SPDIF OUT, 1x L/R OUT 3.5mm, 1x LAN (RJ45)
|
|
Управление
|
1x IR IN (3.5mm), 1x IR OUT (3.5mm), 1x RS-232 (Phoenix), 1x Micro USB (сервисный)
|
|
Индикация
|
Power LED, ARC LED, SPDIF LED, Статус соединения HDBT, Статус HDCP
|
|
Порты Приемника (RX)
|
|
|
Входы
|
1x HDBT IN (RJ45), 1x SPDIF IN (для ARC)
|
|
Выходы
|
1x HDMI Type A, 1x SPDIF OUT, 1x LAN (RJ45)
|
|
Управление
|
1x IR IN (3.5mm), 1x IR OUT (3.5mm), 1x RS-232 (Phoenix), 1x Micro USB (сервисный)
|
|
Физические параметры и защита
|
|
|
Защита от статики (ESD)
|
±8 кВ (по воздуху), ±4 кВ (при касании)
|
|
Материал корпуса
|
Металл
|
|
Габариты (ДxГxВ)
|
163 x 90 x 16 мм
|
|
Масса
|
Передатчик: 170 г / Приемник: 165 г
|
|
Потребляемая мощность
|
13 Вт (макс.)
|
|
Питание
|
100-240V 50/60Hz (внешний БП 24V/1A), поддержка PoC
|
|
Условия эксплуатации
|
Температура: 0°C ~ 40°C / Влажность: 20~90% RH (без конденсата)
|
|
Условия хранения
|
Температура: -20°C ~ 60°C
|
|
Допустимая длина HDMI патч-кордов
|
5м (для 4K 60Hz), 10м (для 4K 30Hz), 15м (для 1080p 60Hz), класс Premium High Speed
|
|
Гарантия
|
2 года
|
