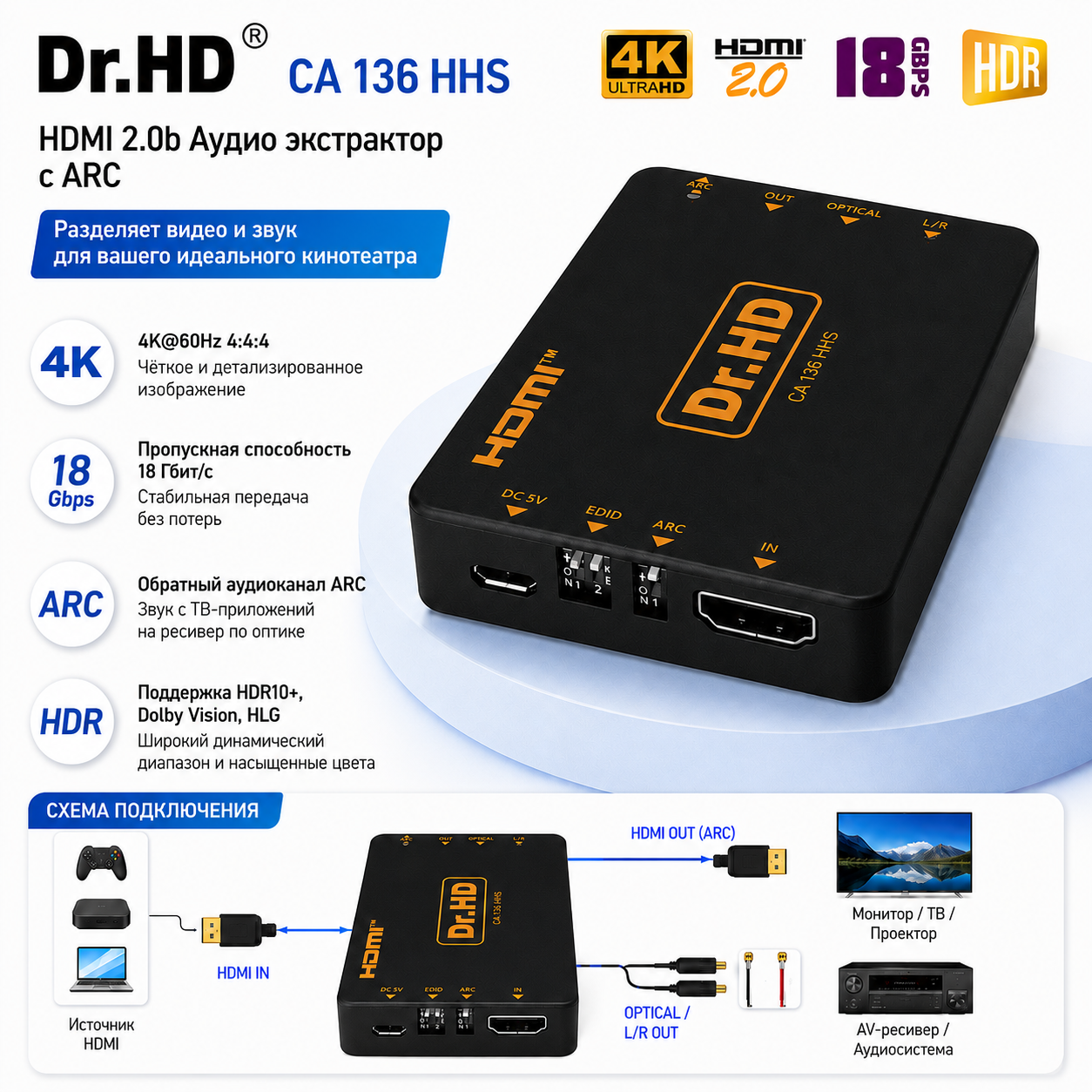

Dr.HD CA 136 HHS представляет собой компактный аудио экстрактор, предназначенный для разделения видеосигнала и многоканального звука, передаваемых по интерфейсу HDMI. Устройство решает распространенную проблему интеграции современных источников изображения и независимых аудиосистем, когда монитор, проектор или телевизор не имеет качественных аудио выходов. Экстрактор позволяет подключить игровую консоль, медиаплеер или ПК к экрану, одновременно выводя чистый звук на внешнюю акустику, стереоусилитель или AV-ресивер. Оборудование востребовано как в домашних кинотеатрах, так и в коммерческих инсталляциях, где требуется надежное и прозрачное распределение AV-сигналов без потери качества.
Конструкция модели базируется на современной элементной базе, обеспечивающей полную совместимость со стандартом HDMI 2.0b и пропускной способностью 18 Гбит/с. Это гарантирует беспрепятственную трансляцию видео в разрешении 4K при 60 Гц с цветовой субдискретизацией 4:4:4, а также поддержку всех актуальных форматов расширенного динамического диапазона, включая HDR10+, Dolby Vision и HLG. Важной функциональной особенностью является наличие обратного аудиоканала ARC: при активации этой функции звук от смарт-приложений телевизора может возвращаться на ресивер по оптическому кабелю. Корпус выполнен из прочного пластика и отличается малыми габаритами, что упрощает скрытый монтаж в ограниченных пространствах.
Модель позиционируется как надежное решение для непрерывной эксплуатации в режиме 24/7. Наличие декларации соответствия EAC и расширенной двухлетней гарантии позволяет использовать Dr.HD CA 136 HHS в профессиональных проектах и участвовать в тендерных закупках. В отличие от базовых бытовых переходников, данный экстрактор оснащен комплексной защитой от статического электричества и поддерживает передачу аудио высокого разрешения (HBR) с частотой дискретизации до 192 кГц. Это делает его оптимальным выбором для инсталляторов и требовательных пользователей, которым важна стабильность работы и отсутствие деградации сигнала при коммутации сложного AV-оборудования.
Краткие общие сведения
- Тип устройства: HDMI аудио экстрактор (Audio Extractor)
- Основной интерфейс: HDMI 2.0b (18 Гбит/с)
- Поддержка видео: до 4K (3840x2160) при 60 Гц, YUV 4:4:4
- Аудио выходы: оптический SPDIF (Toslink) и аналоговый 3.5 мм (стерео)
- Сквозной видеоканал: HDMI (Pass-through)
- Поддержка HDR: HDR, HDR10, HDR10+, Dolby Vision, HLG
- Аудиоформаты: LPCM 7.1CH, Dolby TrueHD, DTS-HD Master Audio
- Защита контента: HDCP 2.2 и ниже
- Дополнительные функции: ARC (обратный аудиоканал), CEC
- Режим работы: непрерывная эксплуатация 24/7
- Сертификация: EAC (подходит для тендеров и коммерческих объектов)
Особые преимущества товара
Технические преимущества
- Поддержка полосы пропускания 18 Гбит/с и цветовой субдискретизации 4:4:4 обеспечивает передачу видеосигнала без сжатия и артефактов, что критично для мониторинга и высококлассных проекторов.
- Встроенная защита от электростатических разрядов (до 8 кВ по воздуху и 4 кВ при касании) предотвращает выход из строя чувствительной электроники источника и приемника при коммутации кабелей.
- Поддержка технологии ARC позволяет использовать оптический выход не только для звука от источника, но и для возврата аудиодорожки от встроенных смарт-приложений телевизора на AV-ресивер.
Пользовательские преимущества
- Разделение аудио и видео без задержек позволяет подключить монитор без колонок к ПК или консоли и вывести качественный объемный звук на любимую акустическую систему.
- Компактные габариты (90 x 60 x 16 мм) и малый вес дают возможность легко спрятать устройство за телевизором, внутри монтажного шкафа или в нише проектора.
- Питание от стандартного USB-порта: входящий в комплект кабель позволяет запитать экстрактор от порта телевизора, медиаплеера или обычного USB-адаптера, избавляя от необходимости искать свободную розетку.
Назначение товара
- Основное назначение: Интеграция современных источников видеосигнала (Apple TV, PlayStation, Xbox, медиаплееры, ПК) в аудиосистемы, не поддерживающие прием звука по HDMI. Экстрактор извлекает аудиодорожку и направляет ее на усилитель или активные колонки, беспрепятственно пропуская видео на экран.
- Дополнительные сценарии применения:
- Создание систем фонового озвучивания в коммерческих помещениях (бары, рестораны, переговорные комнаты), где видеоряд выводится на панель, а звук распределяется по потолочным акустическим системам через ресивер.
- Использование в инсталляциях с проекторами, у которых отсутствуют качественные аудиовыходы или встроенные динамические излучатели.
- Подключение компьютерных мониторов к студийным мониторам или Hi-Fi стереосистемам для сведения звука и работы с аудио контентом.
Рекомендации по применению
- Питание: Для стабильной работы, особенно при передаче 4K HDR и многоканального звука, рекомендуется использовать качественный сетевой адаптер 5В/1А (в комплект не входит). Альтернативно можно использовать USB-порт источника сигнала или телевизора, если он выдает достаточный ток.
- Коммутация: Используйте качественные кабели HDMI стандарта 2.0 (High Speed или Premium High Speed) с подтвержденной пропускной способностью 18 Гбит/с для исключения потерь сигнала.
- Управление форматами: Если подключенная аудиосистема не поддерживает многоканальный звук (например, аналоговые стерео колонки 3.5 мм), убедитесь, что источник сигнала настроен на вывод 2.0-канального стерео (PCM), чтобы избежать отсутствия звука на выходе.
- Условия эксплуатации: Устанавливайте устройство в местах с естественной вентиляцией, избегая закрытых герметичных боксов, где температура может превышать +40°C.
- Защита: Несмотря на встроенную защиту от статики, рекомендуется соединять устройства при выключенном питании или использовать дополнительную защиту HDMI-интерфейсов при длинных трассах и сложной коммутации.
Комплектация
- Аудио экстрактор Dr.HD CA 136 HHS — 1 шт.
- Кабель USB для питания (длина 0.3 м) — 1 шт.
- Руководство пользователя — 1 шт.
- Обратите внимание: сетевой адаптер питания 5В/1А в стандартный комплект не входит.
Основные характеристики
|
Характеристика
|
Значение
|
|---|---|
|
Бренд
|
Dr.HD
|
|
Модель
|
CA 136 HHS
|
|
Тип устройства
|
HDMI аудио экстрактор
|
|
Поддержка HDMI
|
2.0b
|
|
Пропускная способность
|
18 Гбит/с
|
|
Защита контента
|
HDCP 2.2 и ниже
|
|
Входные интерфейсы
|
1 x HDMI
|
|
Выходные интерфейсы (видео)
|
1 x HDMI (сквозной канал)
|
|
Выходные интерфейсы (аудио)
|
1 x Toslink (SPDIF), 1 x 3.5 мм (Аналоговый стерео)
|
|
Максимальное разрешение
|
3840 x 2160 (4K) @ 60 Гц
|
|
Цветовая субдискретизация
|
YUV 4:4:4, YCbCr 4:2:2, RGB
|
|
Глубина цвета
|
8/10/12 Bit (1080p, 4K@24/30Hz), 8 Bit (4K@60Hz)
|
|
Поддержка HDR
|
HDR, HDR10, HDR10+, Dolby Vision, HLG
|
|
Поддерживаемые аудиоформаты
|
LPCM 7.1CH, Dolby TrueHD, DTS-HD Master Audio
|
|
Частота дискретизации аудио
|
до 192 кГц
|
|
Дополнительные функции
|
ARC (обратный аудиоканал), CEC
|
|
Защита от статики (ESD)
|
±8 кВ (по воздуху), ±4 кВ (при касании)
|
|
Питание
|
5В / 1А (через USB)
|
|
Максимальная потребляемая мощность
|
2 Вт
|
|
Материал корпуса
|
Пластик
|
|
Габариты (Д x Ш x В)
|
90 x 60 x 16 мм
|
|
Масса
|
48 г
|
|
Рабочая температура
|
-5°C ~ +40°C
|
|
Температура хранения
|
-20°C ~ +60°C
|
|
Относительная влажность
|
5% ~ 90% (без конденсата)
|
|
Сертификация
|
EAC
|
|
Гарантия
|
2 года
|
