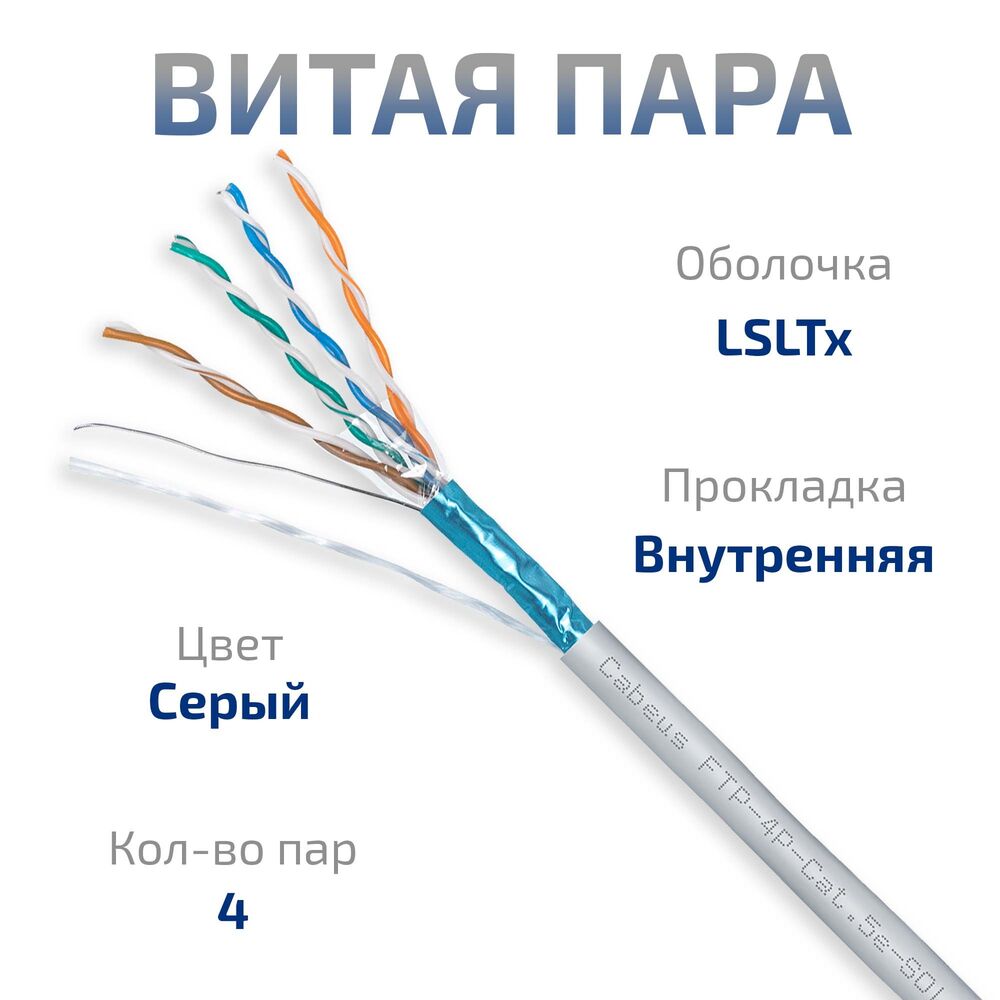

Cabeus FTP-4P-Cat.5e-SOLID-LSLTx-GY — это экранированный кабель витая пара категории 5e, предназначенный для построения высокоскоростных структурированных кабельных систем (СКС) внутри помещений. Модель относится к классу телекоммуникационных кабелей с повышенными требованиями к пожарной безопасности и электромагнитной совместимости. Изделие оптимально подходит для системных интеграторов и инсталляторов, которым необходимо обеспечить надежную передачу данных на скоростях до 1 Гбит/с в условиях сильных электромагнитных помех и строгих нормативов по токсичности материалов при пожаре.
Ключевой особенностью кабеля является сочетание одножильных медных проводников диаметром 0,50 мм (24 AWG) и сплошного экрана из алюминиевой фольги (F/UTP), который надежно защищает сигнал от внешних наводок. Внешняя оболочка выполнена из специализированного ПВХ-компаунда с индексом нг(А)-LSLTx. Этот материал не распространяет горение при групповой прокладке, обладает пониженным дымо- и газовыделением, а также низкой токсичностью продуктов горения, что критически важно для безопасности людей на объектах с массовым пребыванием.
В линейке производителя данная модель занимает нишу специализированных решений для внутренней прокладки в общественных, образовательных и медицинских учреждениях. В отличие от базовых неэкранированных версий (UTP), наличие фольгированного экрана гарантирует стабильность соединения рядом с силовыми линиями или промышленным оборудованием. А применение оболочки LSLTx (вместо стандартного ПВХ) позволяет беспрепятственно проходить государственную экспертизу проектов, где нормативы строго регламентируют показатели токсичности и дымообразования.

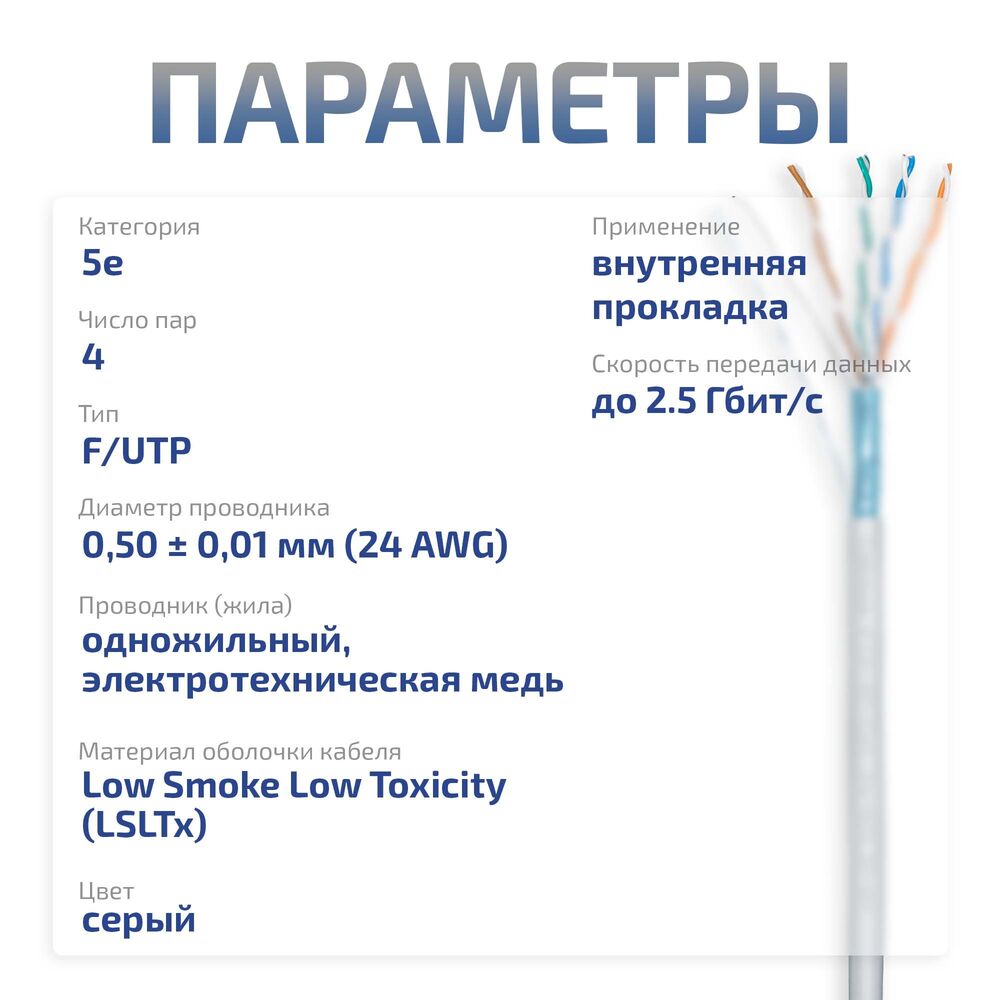

Краткие общие сведения
- Тип: Экранированный кабель витая пара (F/UTP).
- Категория: 5e (полоса пропускания 100 МГц, скорость до 1 Гбит/с).
- Конструкция проводника: Одножильный (Solid), электротехническая медь.
- Диаметр проводника: 0,50 ± 0,01 мм (24 AWG).

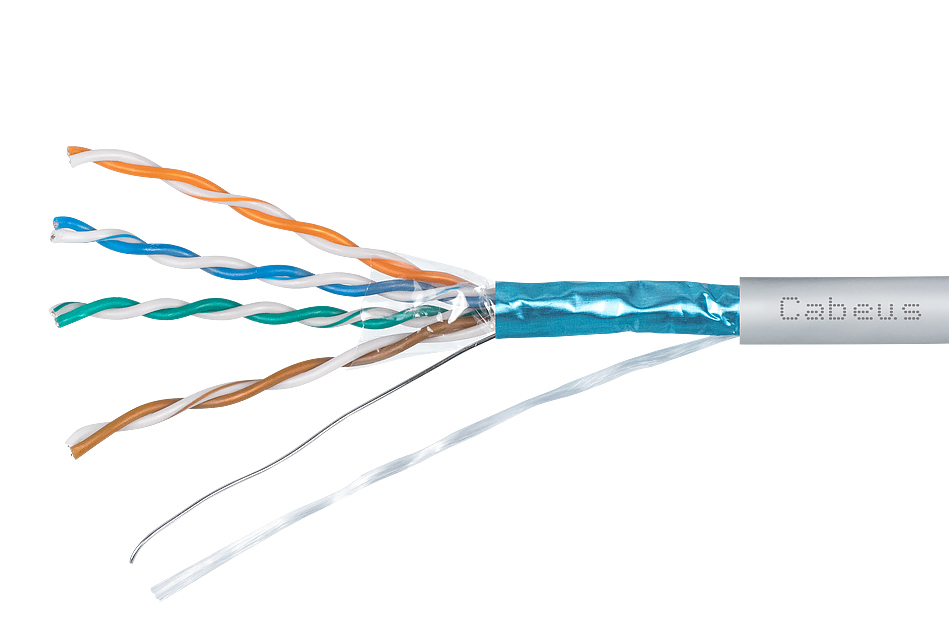

- Экранирование: F/UTP (сплошной экран из алюминиевой фольги с дренажным проводом).
- Материал оболочки: ПВХ нг(А)-LSLTx (пониженное дымо- и газовыделение, низкая токсичность).
- Цвет оболочки: Серый.
- Назначение: Внутренняя стационарная прокладка в зданиях с повышенными требованиями к пожарной безопасности и токсичности.
Особые преимущества товара
Технические преимущества
- Сплошной экран из алюминиевой фольги эффективно подавляет внешние электромагнитные помехи и минимизирует перекрестные наводки, обеспечивая стабильную работу на частотах до 100 МГц.
- Использование цельной электротехнической меди (Solid) гарантирует минимальное затухание сигнала и стабильное волновое сопротивление 100 Ом на всей длине трассы.
- Оболочка нг(А)-LSLTx соответствует строгим стандартам пожарной безопасности, выделяя минимум дыма и токсичных веществ при воздействии открытого огня.
Пользовательские преимущества
- Наличие дренажного провода под экраном существенно упрощает процесс заземления и оконцовки кабеля на экранированные патч-панели и розетки.
- Поставка в картонной коробке типа «easy-pull box» предотвращает запутывание кабеля и позволяет удобно раскатывать его непосредственно из упаковки, экономя время монтажников.
- Серый цвет оболочки нейтрален и гармонично сочетается с интерьером большинства офисных и технических помещений.
Назначение товара
Основное назначение Построение горизонтальных подсистем структурированных кабельных систем (СКС) внутри помещений для передачи данных, голоса и видео по стандартам Gigabit Ethernet (1000BASE-T).
Дополнительные сценарии применения
- Прокладка линий для систем IP-видеонаблюдения, контроля доступа и слаботочных систем безопасности вблизи источников электромагнитных помех.
- Организация сетей в объектах с массовым пребыванием людей (школы, больницы, торговые центры, метрополитен), где государственные нормативы требуют использования кабелей с низкой токсичностью продуктов горения (LSLTx).
Рекомендации по применению
- Монтаж: Кабель предназначен исключительно для стационарной внутренней прокладки. Избегайте использования для изготовления гибких патч-кордов, так как многократные изгибы могут привести к поломке одножильного проводника.
- Заземление: Для обеспечения заявленного уровня защиты от помех необходимо обеспечить непрерывность и качественное заземление алюминиевого экрана и дренажного провода на всем протяжении линии.
- Радиус изгиба: Соблюдайте минимальный радиус изгиба не менее 8 внешних диаметров кабеля (около 48 мм) в процессе монтажа и не менее 4 диаметров при эксплуатации, чтобы не повредить экран и изоляцию пар.
- Температурный режим: Прокладку кабеля следует осуществлять при температуре окружающей среды от 0 °C до +50 °C. Эксплуатация допускается в диапазоне от -20 °C до +60 °C.
Комплектация

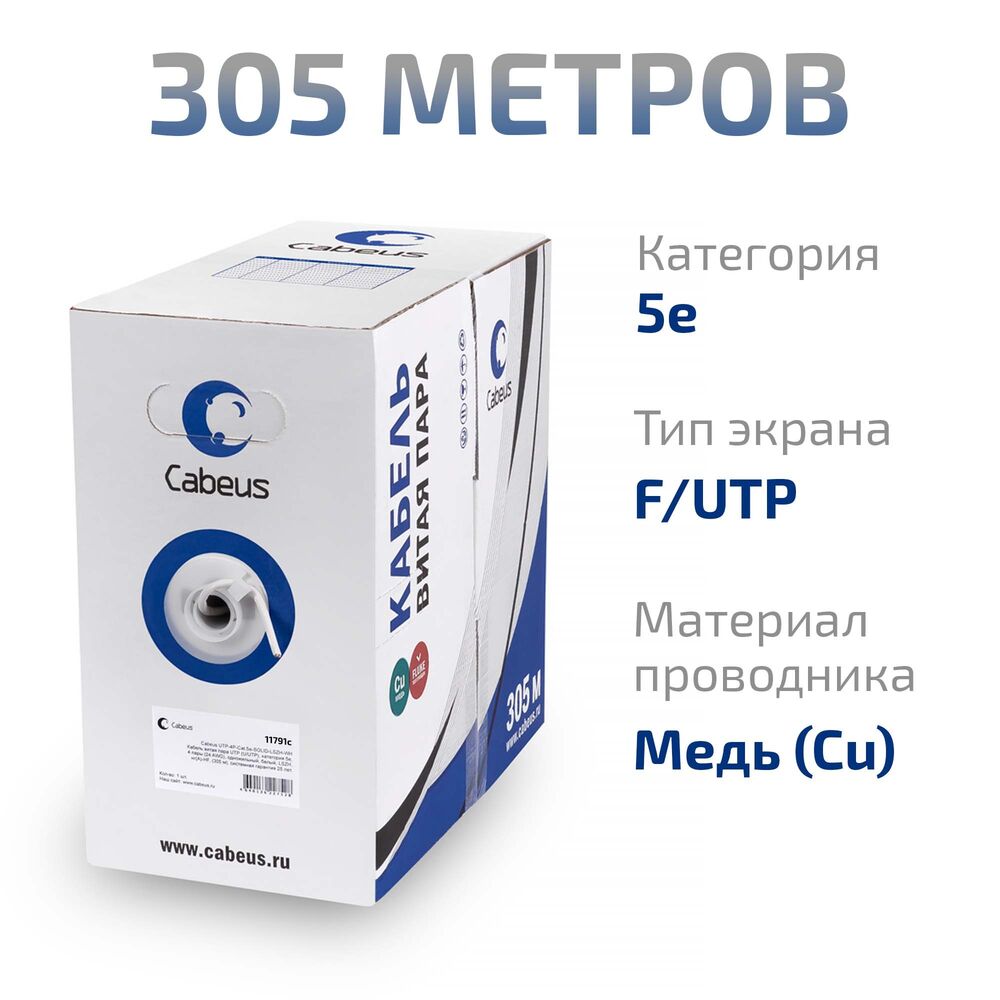

- Кабель витая пара Cabeus FTP-4P-Cat.5e-SOLID-LSLTx-GY (бухта 305 м).
- Картонная упаковка типа «easy-pull box».
Основные характеристики
|
Раздел
|
Характеристика
|
Значение
|
|---|---|---|
|
Основные параметры
|
Бренд
|
Cabeus
|
|
|
Модель
|
FTP-4P-Cat.5e-SOLID-LSLTx-GY
|
|
|
Тип товара
|
Кабель витая пара экранированный (F/UTP)
|
|
|
Категория
|
5e
|
|
|
Количество пар
|
4
|
|
Конструкция
|
Тип проводника
|
Одножильный (Solid)
|
|
|
Материал проводника
|
Электротехническая медь
|
|
|
Диаметр проводника
|
0,50 ± 0,01 мм (24 AWG)
|
|
|
Тип экранирования
|
F/UTP (алюминиевая фольга + дренажный провод)
|
|
|
Материал оболочки
|
ПВХ нг(А)-LSLTx
|
|
|
Цвет оболочки
|
Серый
|
|
|
Внешний диаметр кабеля
|
6,1 ± 0,4 мм
|
|
Электрические и частотные параметры
|
Рабочая частота
|
До 100 МГц
|
|
|
Поддерживаемые приложения
|
10BASE-T, 100BASE-TX, 1000BASE-T, PoE/PoE+
|
|
|
Волновое сопротивление
|
100 ± 15 Ом
|
|
|
Максимальное рабочее напряжение
|
145 В
|
|
Условия эксплуатации и монтажа
|
Применение
|
Внутренняя прокладка
|
|
|
Минимальный радиус изгиба (монтаж)
|
8 внешних диаметров
|
|
|
Минимальный радиус изгиба (эксплуатация)
|
4 внешних диаметра
|
|
|
Температура монтажа
|
от 0 °C до +50 °C
|
|
|
Температура эксплуатации
|
от -20 °C до +60 °C
|
|
|
Температура хранения
|
от -20 °C до +60 °C
|
|
Физические параметры
|
Длина в упаковке
|
305 м
|
|
|
Тип упаковки
|
Картонная коробка «easy-pull box»
|
|
Дополнительно
|
Соответствие стандартам
|
ISO/IEC 11801, EN 50173-1, TIA/EIA-568-C.2, ГОСТ Р 54429
|
|
|
Гарантия
|
12 месяцев (стандартная гарантия для оборудования в РФ)
|
