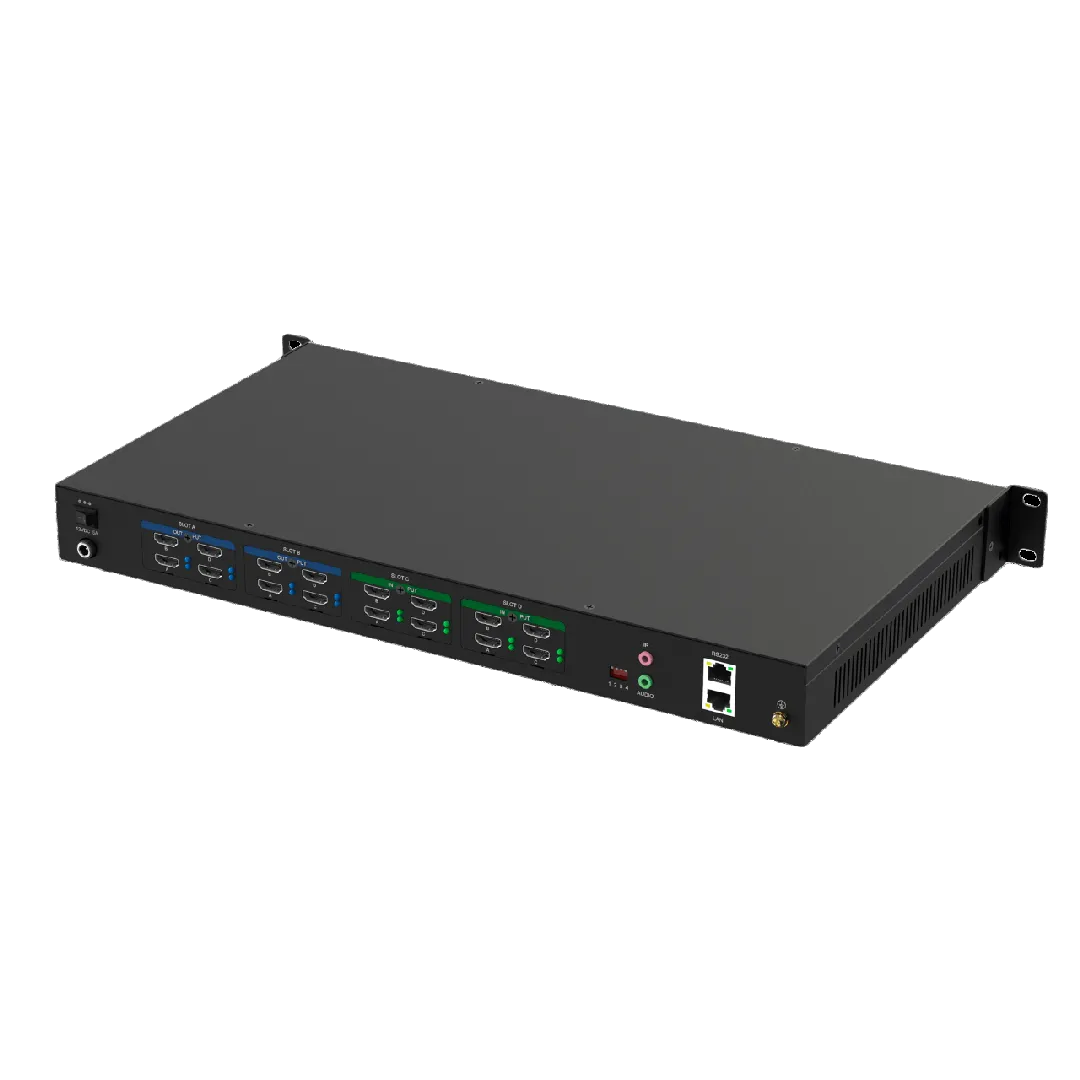

Процессор видеостен AVCLINK VP-0808 представляет собой профессиональное коммутационное решение на базе встроенной архитектуры FPGA, предназначенное для управления и распределения видеосигналов высокой четкости. Устройство решает задачи создания бесшовных видеостен, обеспечивая стабильную обработку изображений в круглосуточном режиме работы (24/7). Модель ориентирована на интеграторов AV-систем, диспетчерские центры, ситуационные залы и конференц-площадки, где требуется надежный и гибкий контроль над визуальной информацией.
Аппаратная платформа поддерживает до 8 входов и 8 выходов HDMI с максимальным разрешением 1920x1080p при 60 Гц. Процессор позволяет выводить до 4 независимых окон на одном экране в реальном времени без мерцаний и пропусков кадров. Реализованы продвинутые функции управления изображением: сплайсинг, роуминг, межэкранный переход (cross-screen), масштабирование, а также режимы «картинка в картинке» (PIP), «картинка вне картинки» (POP) и наложение изображений. Встроенная функция аудио-деэмбедирования (FMGA) позволяет извлекать звуковой поток из HDMI-сигнала и выводить его на отдельный аналоговый разъем 3,5 мм.
Модель выделяется гибкими сценариями управления: настройка возможна через веб-интерфейс, клиентское ПО, ИК-пульт или мобильное приложение для Android. Поддержка протоколов центрального управления (RS-232, HTTP) позволяет легко интегрировать процессор в существующие автоматизированные комплексы без использования дополнительных шлюзов. Функция сохранения и автоматической ротации сцен (round-robin) дает возможность переключать информационные блоки по расписанию без участия оператора.
Краткие общие сведения
- Тип устройства: процессор видеостен (контроллер видеостены) со встроенной архитектурой FPGA.
- Назначение: коммутация, сплайсинг и распределение видеосигналов высокой четкости.
- Видеовходы/выходы: 8 x HDMI (вход), 8 x HDMI (выход).
- Максимальное разрешение: 1920x1080p при 60 Гц.
- Ключевые функции: вывод до 4 окон на экран, сплайсинг, роуминг, PIP, POP, масштабирование.
- Аудио: деэмбедирование звука из HDMI на выход мини-джек 3,5 мм.
- Управление: веб-интерфейс, клиентское ПО, RS-232, ИК-пульт, приложение Android.
- Режим работы: круглосуточный (24/7).
Особые преимущества
Технические преимущества
- Архитектура FPGA обеспечивает стабильную обработку изображений без задержек и пропусков кадров даже при максимальной нагрузке на все каналы.
- Функция аудио-деэмбедирования (FMGA) позволяет гибко управлять звуковым сопровождением, направляя аудиопоток с HDMI-входа на аналоговый выход 3,5 мм без необходимости в дополнительных внешних преобразователях.
- Поддержка протоколов HTTP и RS-232 обеспечивает нативную интеграцию в системы диспетчерского управления.
Пользовательские преимущества
- Поддержка мобильных приложений Android и веб-интерфейса позволяет оператору быстро изменять конфигурацию видеостены, переключать сцены и контролировать состояние системы удаленно.
- Функция ротации сцен (round-robin) автоматизирует демонстрацию контента, экономя время персонала и исключая человеческий фактор при переключении источников.
Назначение товара
Основное назначение
- Построение масштабируемых систем видеостен для диспетчерских пунктов, ситуационных центров, конференц-залов и торговых пространств.
- Централизованное управление несколькими источниками видеосигнала и их распределение по множеству экранов с возможностью масштабирования и наложения.
Дополнительные сценарии применения
- Организация систем цифровых вывесок (Digital Signage) с автоматической сменой контента по расписанию.
- Интеграция в комплексы аудио-визуального оборудования для синхронного управления источниками сигнала, дисплеями и звуковым сопровождением.
Рекомендации по применению
- Монтаж и размещение: Устройство имеет форм-фактор, подходящий для установки в 19-дюймовую стойку или на горизонтальную поверхность. Обеспечьте хорошую вентиляцию вокруг корпуса для своевременного отвода тепла, избегая размещения в глухих шкафах без циркуляции воздуха.
- Подключение: Все коммутации видео-, аудио- и сетевых кабелей выполняйте строго при отключенном питании. Обязательно подключите кабель заземления для защиты оборудования от статических разрядов и электромагнитных помех.
- Эксплуатация: Используйте только штатный блок питания 12В, 5А. Для защиты от сбоев электросети и нештатных отключений рекомендуется подключать процессор через источник бесперебойного питания (ИБП).
Комплектация
- Процессор видеостен AVCLINK VP-0808.
- Кабель RS-232.
- Блок питания 12В, 5А.
- Руководство пользователя.
Гарантия
12 месяцев (стандартная гарантия на оборудование в РФ).
Основные характеристики
|
Характеристика
|
Значение
|
|---|---|
|
Бренд
|
AVCLINK
|
|
Модель
|
VP-0808
|
|
Тип устройства
|
Процессор видеостен (контроллер видеостены)
|
|
Архитектура
|
Встроенная FPGA
|
|
Видеовходы
|
8 x HDMI 1.3
|
|
Видеовыходы
|
8 x HDMI 1.3
|
|
Максимальное разрешение
|
1920x1080p @ 60 Гц
|
|
Количество окон на одном экране
|
До 4 (в реальном времени)
|
|
Функции обработки изображения
|
Сплайсинг, роуминг, cross-screen, масштабирование (zoom in/out), PIP, POP, наложение изображений (overlay)
|
|
Аудиовыход
|
1 x мини-джек 3,5 мм (с функцией деэмбедирования из HDMI)
|
|
Интерфейсы управления
|
Веб-интерфейс, клиентское ПО, RS-232, ИК-пульт, приложение Android
|
|
Сетевые порты
|
RJ45 (10/100 Мбит/с)
|
|
Питание
|
12 В, 5 А
|
|
Потребляемая мощность
|
30 Вт
|
|
Рабочая температура
|
От 0 до +50 °C
|
|
Относительная влажность
|
От 10% до 90% (без конденсата)
|
|
Размеры
|
440 x 280 x 44.45 мм
|
|
Масса
|
3 кг
|
